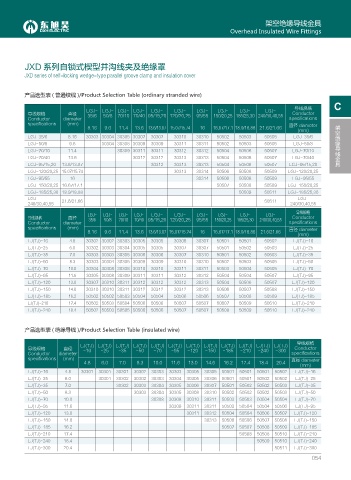

Page 73 - 四川东旭昊电气设备有限公司

架空绝缘导线金具
Overhead Insulated Wire Fittings

JXD 系列自锁式楔型并沟线夹及绝缘罩

JXD series of self-locking wedge-type parallel groove clamp and insulation cover

产品选型表 ( 普通绞线 )/Product Selection Table (ordinary stranded wire)
C
导线规格
LGJ- LGJ- LGJ- LGJ- LGJ- LGJ- LGJ- LGJ- LGJ- LGJ-
导线规格 直径 35/6 50/8 70/10 70/40 95/15,20 120/20,25 95/55 150/20,25 185/25,30 240/30,40,55 Conductor
Conductor diameter specifications
specifications (mm) 直径 diameter 架空绝缘导线金具
8.16 9.6 11.4 13.6 13.6/13.87 15.07/15.74 16 16.67/17.1 18.9/18.88 21.6/21.66
(mm)
LGJ-35/6 8.16 30303 30304 30305 30307 30307 30310 30310 50502 50503 50505 LGJ-35/6
LGJ-50/8 9.6 30304 30308 30309 30309 30311 30311 50502 50503 50505 LGJ-50/8
LGJ-70/10 11.4 30309 30311 30311 30312 30312 50504 50506 50507 LGJ-70/10
LGJ-70/40 13.6 30312 30312 30313 30313 50504 50506 50507 LGJ-70/40
LGJ-95/15,20 13.6/13.87 30312 30313 30313 50504 50506 50507 LGJ-95/15,20
LGJ-120/20,25 15.07/15.74 30313 30314 50506 50508 50509 LGJ-120/20,25
LGJ-95/55 16 30314 50506 50508 50509 LGJ-95/55
LGJ-150/20,25 16.67/17.1 50507 50508 50509 LGJ-150/20,25
LGJ-185/25,30 18.9/18.88 50509 50511 LGJ-185/25,30
LGJ- 21.6/21.66 50511 LGJ-
240/30,40,55 240/30,40,55
导线规格
LGJ- LGJ- LGJ- LGJ- LGJ- LGJ- LGJ- LGJ- LGJ- LGJ-
导线规格 直径 35/6 50/8 70/10 70/40 95/15,20 120/20,25 95/55 150/20,25 185/25,30 240/30,40,55 Conductor
Conductor diameter specifications
specifications (mm) 直径 diameter
8.16 9.6 11.4 13.6 13.6/13.87 15.07/15.74 16 16.67/17.1 18.9/18.88 21.6/21.66
(mm)
LJ(TJ)-16 4.8 30302 30302 30303 30305 30305 30306 30307 50501 50501 50502 LJ(TJ)-16
LJ(TJ)-25 6.0 30302 30303 30304 30305 30305 30307 30307 50501 50502 50503 LJ(TJ)-25
LJ(TJ)-35 7.0 30303 30303 30305 30306 30306 30307 30310 50501 50502 50503 LJ(TJ)-35
LJ(TJ)-50 8.3 30303 30304 30305 30308 30309 30310 30310 50502 50503 50505 LJ(TJ)-50
LJ(TJ)-70 10.0 30304 30308 30308 30310 30310 30311 30311 50503 50504 50505 LJ(TJ)-70
LJ(TJ)-95 11.6 30305 30308 30309 30311 30311 30312 30312 50504 50504 50507 LJ(TJ)-95
LJ(TJ)-120 13.0 30307 30310 30311 30312 30312 30312 30313 50504 50506 50507 LJ(TJ)-120
LJ(TJ)-150 14.6 30310 30310 30311 30312 30312 30312 30313 50506 50507 50508 LJ(TJ)-150
LJ(TJ)-185 16.2 50502 50502 50503 50504 50504 50506 50506 50507 50508 50509 LJ(TJ)-185
LJ(TJ)-210 17.4 50502 50503 50504 50506 50506 50507 50507 50507 50509 50510 LJ(TJ)-210
LJ(TJ)-240 18.4 50502 50503 50505 50506 50506 50507 50507 50508 50509 50510 LJ(TJ)-240

产品选型表 ( 绝缘导线 )/Product Selection Table (insulated wire)

导线规格
LJ(TJ) LJ(TJ) LJ(TJ) LJ(TJ) LJ(TJ) LJ(TJ) LJ(TJ) LJ(TJ) LJ(TJ) LJ(TJ) LJ(TJ) LJ(TJ)
导线规格 直径 -16 -25 -35 -50 -70 -95 -120 -150 -185 -210 -240 -300 Conductor
Conductor diameter specifications
specifications (mm) 直径 diameter
4.8 6.0 7.0 8.3 10.0 11.6 13.0 14.6 16.2 17.4 18.4 20.4
(mm)
LJ(TJ)-16 4.8 30301 30301 30301 30302 30303 30303 30305 30305 50501 50501 50501 50502 LJ(TJ)-16
LJ(TJ)-25 6.0 30301 30302 30302 30303 30304 30305 30306 50501 50501 50502 50502 LJ(TJ)-25
LJ(TJ)-35 7.0 30302 30303 30304 30305 30306 30307 50501 50502 50502 50503 LJ(TJ)-35
LJ(TJ)-50 8.3 30303 30304 30305 30308 30310 50502 50502 50502 50503 LJ(TJ)-50
LJ(TJ)-70 10.0 30308 30308 30310 30311 50503 50503 50504 50504 LJ(TJ)-70
LJ(TJ)-95 11.6 30309 30311 30311 50503 50504 50504 50506 LJ(TJ)-95
LJ(TJ)-120 13.0 30311 30312 50504 50504 50506 50507 LJ(TJ)-120
LJ(TJ)-150 14.6 30313 50506 50506 50507 50508 LJ(TJ)-150
LJ(TJ)-185 16.2 50507 50507 50508 50509 LJ(TJ)-185
LJ(TJ)-210 17.4 50508 50508 50510 LJ(TJ)-210
LJ(TJ)-240 18.4 50509 50510 LJ(TJ)-240
LJ(TJ)-300 20.4 50511 LJ(TJ)-300
054
