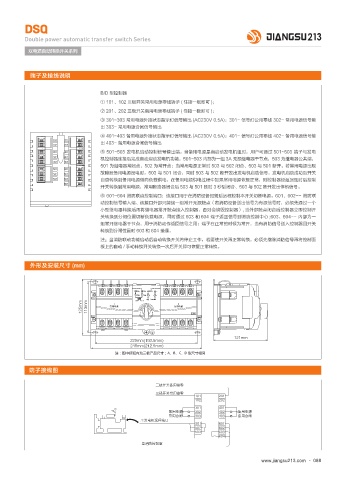

DSQ

Double power automatic transfer switch Series
双电源自动转换开关系列

端子及接线说明

B/D 型控制器
① 101、102 三极开关常用电源零线端子 ( 任接一极即可 )；
② 201、202 三极开关备用电源零线端子 ( 任接一极即可 )；
③ 301~303 常用电源外接状态指示灯信号输出 (AC230V 0.5A)；301- 信号灯公用零线 302- 常用电源信号输
出 303- 常用电源合闸信号输出
④ 401~403 备用电源外接状态指示灯信号输出 (AC230V 0.5A)；401- 信号灯公用零线 402- 备用电源信号输
出 403- 备用电源合闸信号输出
⑤ 501~503 发电机启动控制信号输出端。当备用电源是自启动发电机组时，用户可通过 501~503 端子与发电
机控制器连接后完成自动启动发电机功能，501~503 内部为一组 3A 无源继电器干节点，503 为继电器公共端，
501 为继电器常闭点、502 为常开点；当常用电源正常时 503 与 502 闭合、503 与 501 断开，若常用电源出现
故障且备用电源没电时，503 与 501 闭合，同时 503 与 502 断开发出发电机启动信号，发电机启动成功后开关
自动转换到备用电源侧向负载供电，在备用电源供电过程中如果常用电源恢复正常，则控制器经返回延时后控制
开关转换到常用电源，常用断路器闭合后 503 与 501 延时 3 秒后闭合、503 与 502 断开发出停机信号。
⑥ 601~604 消防联动控制端口；该接口用于在消防设备报警后远程控制本开关切断电源。601、602-- 消防联
动控制信号输入端、该接口外部只能接一组常开无源触点（若消防设备送出信号为有源信号时，必须先通过一个
小型继电器转接后再将继电器常开触点接入控制器，否则会烧毁控制器）, 当外部触点闭合后控制器立即控制开
关转换到分闸位置切断负载电源，同时通过 603 和 604 端子返回信号到消防控制中心 ;603、604-- 内部为一
组常开继电器干节点，用于消防动作返回信号之用；端子在正常的时候为常开，当有消防信号送入控制器且开关
转换到分闸位置时 603 和 604 接通。
注：当消防联动功能启动后自动转换开关将停止工作，若要使开关再正常转换，必须先撤除消防信号再将控制面
板上的自动 / 手动转换开关转换一次后开关即可恢复正常转换。

外形及安装尺寸 (mm)

⑎媥๤֓ᩒᚍ࣫֠կủ؍ధᎠ፞媦CρDρEρF ໱Ꭰ፞⹞୲

端子接线图
