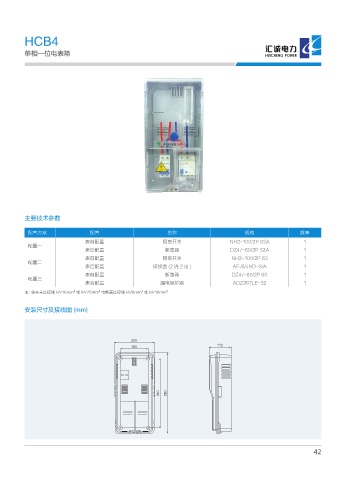

HCB4
单相一位电表箱
主要技术参数
配置方案 配置 名称 规格 数量
表前配置 隔离开关 NH2-100/2P 63A 1
配置一
表后配置 断路器 DZ47-60/2P 32A 1
表前配置 隔离开关 NH2-100/2P 63 1
配置二
表后配置 接线盒(2 进 2出 ) AFJ6/JHD-8/A 1
表前配置 断路器 DZ47-60/2P 60 1
配置三
表后配置 漏电保护器 ADZ267LE-32 1
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
安装尺寸及接线图 (mm)
42
