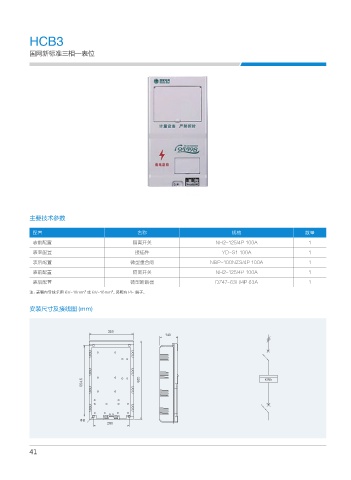

HCB3

国网新标准三相一表位

主要技术参数

配置 名称 规格 数量

表前配置 隔离开关 NH2-125/4P 100A 1
表室配置 接插件 YD-S1 100A 1
表后配置 微型重合闸 NBP-100NZS/4P 100A 1
表前配置 隔离开关 NH2-125/4P 100A 1
表后配置 微型断路器 DZ47-63H/4P 63A 1
2
2
注：表箱内导线采用 BV-10mm 或 BV-16mm ，另配有 PE 端子。
安装尺寸及接线图 (mm)

,8I

œ

41
