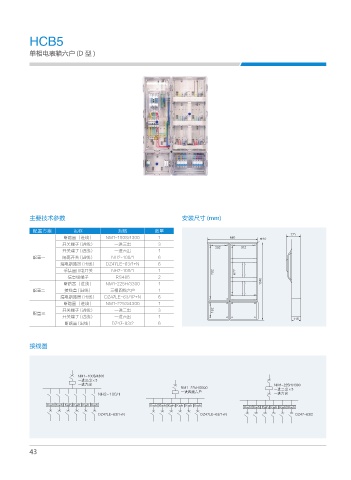

HCB5

单相电表箱六户 (D 型 )

主要技术参数 安装尺寸 (mm)

配置方案 名称 规格 数量

断路器 （进线） NM1-100S/4300 1 Ÿ
开关端子（进线） 一进三出 3

开关端子（进线） 一进六出 1
配置一 隔离开关（进线） NH2-100/1 6
漏电断路器（出线） DZ47LE-63/1+N 6
采集器用电开关 NH2-100/1 1
信息线端子 RS485 2
断路器 （进线） NM1-225H/3300 1
配置二 接线盒（进线） 三相四线六户 1
漏电断路器（出线） DZ47LE-63/1P+N 6
断路器 （进线） NM1-225S/4300 1
开关端子（进线） 一进二出 3
配置三
开关端子（进线） 一进六出 1

断路器（出线） DZ47-63/2 6

接线图

/. 4
ʶᤈʻѢf
ʶᤈНѢ /. )
/. ) ʶᤈ̃Ѣf
ʶᤈٽጲНਖ਼
ʶᤈНѢ
,XI ,XI ,XI ,XI ,XI ,XI ,XI ,XI ,XI ,XI ,XI ,XI
,XI ,XI ,XI ,XI ,XI ,XI
%; -& / %; -& / %;

43
