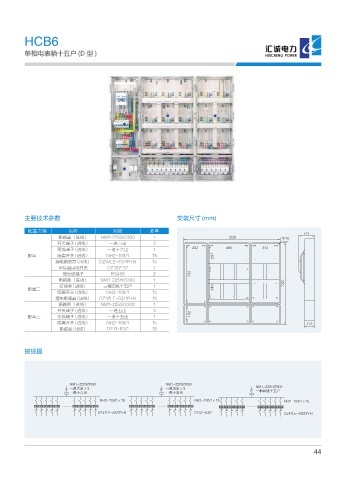

HCB6
单相电表箱十五户 (D 型 )
主要技术参数 安装尺寸 (mm)
配置方案 名称 规格 数量
断路器 （进线） NM1-225S/3300 1
开关端子（进线） 一进六出 3
零线端子（进线） 一进十六出 1
配置一 隔离开关（进线） NH2-100/1 15
漏电断路器（出线） DZ47LE-63/1P+N 15
采集器用电开关 DZ267-32 1
信息线端子 RS485 2
断路器 （进线） NM1-225H/3300 1
接线盒（进线） 三相四线十五户 1
配置二
隔离开关（进线） NH2-100/1 15
漏电断路器（出线） DZ47LE-63/1P+N 15
断路器 （进线） NM1-225S/3300 1
开关端子（进线） 一进五出 3
配置三 零线端子（进线） 一进十五出 1
隔离开关（进线） NH2-100/1 15
断路器（出线） DZ47-63/2 15
接线图
/. 4 /. 4
ʶᤈНѢf ʶᤈ̊Ѣf /. )
ʶᤈӠНѢ ʶᤈӠ̊Ѣ ʻᄰٽጲӠ̊ਖ਼
/) f /) f /) f
