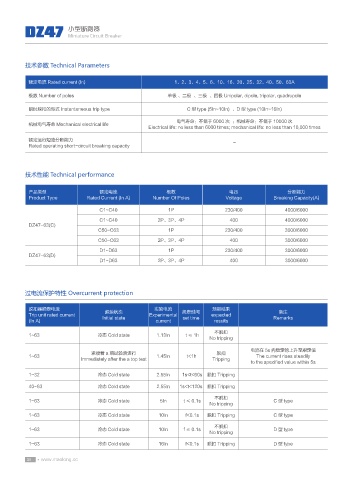

DZ47 小型断路器
Miniature Circuit Breaker

技术参数 Technical Parameters

额定电流 Rated current (In) 1、2、3、4、5、6、10、16、20、25、32、40、50、63A

极数 Number of poles 单极 、二极 、三极 、四极 Unipolar, dipole, tripolar, quadrupole
瞬时脱扣的型式 Instantaneous trip type C 型 type (5In~10In) 、D 型 type (10In~16In)

电气寿命：不低于 6000 次 ；机械寿命：不低于 10000 次
机械电气寿命 Mechanical electrical life
Electrical life: no less than 6000 times; mechanical life: no less than 10,000 times
额定运行短路分断能力 -
Rated operating short-circuit breaking capacity

技术性能 Technical performance

产品类型 额定电流 极数 电压 分断能力
Product Type Rated Current (In A) Number Of Poles Voltage Breaking Capacity(A)

C1~C40 1P 230/400 4000/6000
C1~C40 2P、3P、4P 400 4000/6000
DZ47-63(C)
C50~C63 1P 230/400 3000/6000
C50~C63 2P、3P、4P 400 3000/6000
D1~D63 1P 230/400 3000/6000
DZ47-63(D)
D1~D63 2P、3P、4P 400 3000/6000

过电流保护特性 Overcurrent protection

脱扣器额定电流 起始状态 实验电流 规定时间 预期结果 备注
Trip unit rated current Initial state Experimental set time expected Remarks
(In A) current results
不脱扣
1~63 冷态 Cold state 1.13In t ≤ 1h
No tripping
电流在 5s 内稳定的上升至规定值
紧接着 a 顶试验后进行 脱扣
1~63 1.45In t<1h The current rises steadily
Immediately after the a top test Tripping
to the specified value within 5s
1~32 冷态 Cold state 2.55In 1s<t<60s 脱扣 Tripping

40~63 冷态 Cold state 2.55In 1s<t<120s 脱扣 Tripping
不脱扣
1~63 冷态 Cold state 5In t ≤ 0.1s C 型 type
No tripping
1~63 冷态 Cold state 10In f<0.1s 脱扣 Tripping C 型 type
不脱扣
1~63 冷态 Cold state 10In f ≤ 0.1s D 型 type
No tripping
1~63 冷态 Cold state 16In f<0.1s 脱扣 Tripping D 型 type
