QCX5 磁力起动器
Magnetic starter

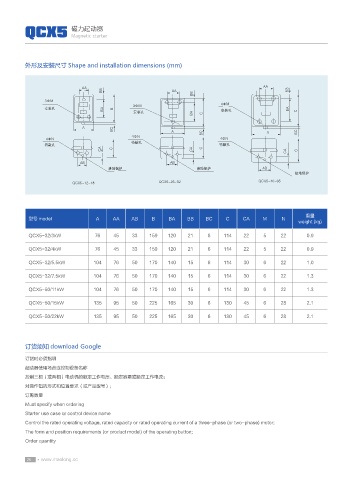

外形及安装尺寸 Shape and installation dimensions (mm)

AA AA
BB AA BB
BB
3ΦM

3ΦM 4ΦM
安装孔 BA B 安装孔 BA C 安装孔 BA C
A
BC A A BC
4ΦN BC
4ΦN 4ΦN
待敲孔
待敲孔 待敲孔
CA C CA C CA C
AB AB
接地保护 接地保护 AB
接地保护
QCX5-12~18 QCX5-25~32 QCX5-40~65

重量
型号 model A AA AB B BA BB BC C CA M N
weight (kg)
QCX5-32/3kW 76 45 33 159 120 21 6 114 22 5 22 0.9

QCX5-32/4kW 76 45 33 159 120 21 6 114 22 5 22 0.9

QCX5-32/5.5kW 104 76 50 170 140 15 6 114 30 6 22 1.0

QCX5-32/7.5kW 104 76 50 170 140 15 6 114 30 6 22 1.3
QCX5-50/11kW 104 76 50 170 140 15 6 114 30 6 22 1.3

QCX5-50/15kW 135 95 50 225 165 30 6 130 45 6 28 2.1

QCX5-50/22kW 135 95 50 225 165 30 6 130 45 6 28 2.1

订货须知 download Google

订货时必须指明
起动器使用场合或控制设备名称
控制三相（或两相）电动机的额定工作电压、额定容量或额定工作电流；
对操作钮的形式和位置要求（或产品型号）；
订购数量
Must specify when ordering
Starter use case or control device name
Control the rated operating voltage, rated capacity or rated operating current of a three-phase (or two-phase) motor;
The form and position requirements (or product model) of the operating button;
Order quantity
