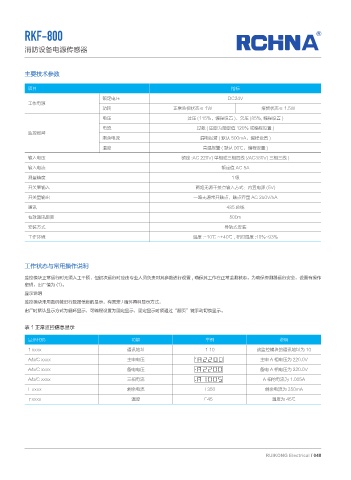

Page 55 - 上海瑞控实业有限公司
P. 55
RKF-800
消防设备电源传感器
主要技术参数
项目 指标
额定电压 DC24V
工作电源
功耗 正常监视状态≤ 1W 报警状态≤ 1.5W
电压 过压 (115%，编程设置 )、欠压 (85%, 编程设置 )
电流 过栽 ( 固定为额定值 120% 或编程设置 )
监控报警
剩余电流 漏电报警 ( 默认 500mA，编程设置 )
温度 高温报警 ( 默认 90℃，编程设置 )
输入电压 额定 :AC 220V( 单相或三相四线 )/AC380V( 三相三线 )
输入电流 额定值 AC 5A
测量精度 1级
开关量输入 两路无源干接点输入方式：内置电源 (5V)
开关量输出 一路无源常开触点，触点容量 AC 250V/5A
通讯 485 总线
有效通讯距离 500m
安装方式 导轨式安装
工作环境 温度 :-10℃ ~+40℃ , 相对湿度 :10%~93%
工作状态与常用操作说明
监控模块正常运行时无须人工干预，但初次运行时应由专业人员负责对其参数进行设置 , 确保其工作在正常监测状态。为确保探测器运行安全，设置有操作
密码，出厂值为 (1)。
显示说明
监控模块釆用数码管进行数据信息的显示，有固定 / 循环两种显示方式。
出厂时默认显示方式为循环显示，可编程设置为固定显示，固定显示时须通过“翻页”键手动切换显示。
表 1 正常监控信息显示
显示代码 功能 举例 说明
1 xxxx 通讯地址 1 10 该监控横块的通讯地址为 10
A/b/C xxxx 主电电压 主电 A 相电压为 220.0V
A/b/C xxxx 备电电压 备电 A 相电压为 220.0V
A/b/C xxxx 三相电流 A 相的电流为 1.005A
L xxxx 剩余电流 L350 剩余电流为 350mA
xxxx 温度 45 温度为 45℃
RUIKONG Electrical / 048
