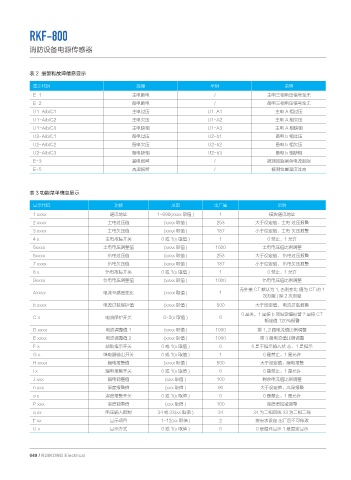

RKF-800

消防设备电源传感器

表 2 报警和故障信息显示

显示代码 故障 举例 说明
E-1 主电断电 / 主电三相电压信号全无
E-2 备电断电 / 备电三相电压信号全无
U1-A/b/C1 主电过压 U1-A1 主电 A 相过压
U1-A/b/C2 主电欠压 U1-A2 主电 A 相欠压
U1-A/b/C3 主电缺相 U1-A3 主电 A 相缺相
U2-A/b/C1 备电过压 U2-b1 备电 b 相过压
U2-A/b/C2 备电欠压 U2-b2 备电 b 相欠压
U2-A/b/C3 备电缺相 U2-b3 备电 b 相缺相
E-3 漏电报警 / 被测回路剩余电流超限
E-5 高温报警 / 被测位置温度过高

表 3 功能菜单信息显示

显示代码 功能 范围 出厂值 说明
1 xxxx 通讯地址 1-999(xxxx 取值 ) 1 模块通讯地址
2 xxxx 主电过压值 (xxxx 取值 ) 253 大于设定值，主电 过压报警
3 xxxx 主电欠压值 (xxxx 取值 ) 187 小于设定值，主电 欠压报警
4 x 主电故障开关 0或1(x取值) 1 0 禁止，1 允许
5xxxx 主电电压调整值 (xxxx 取值 ) 1000 主电电压值比例调整
6xxxx 备电过压值 (xxxx 取值 ) 253 大于设定值， 备电过压报警
7 xxxx 备电欠压值 (xxxx 取值 ) 187 小于设定值， 备电欠压报警
8 x 备电故障开关 0或1(x取值) 1 0 禁止，1 允许
9xxxx 备电电压调整值 (xxxx 取值 ) 1000 备电电压值比例调整
无外接 CT 默认为 1, 否则变比 值为 CT 的 1
Axxxx 电流互感器变比 (xxxx 取值 ) 1
次刻度 | 除 2 次刻度
b xxxx 电流过载保护值 (xxxx 取值 ) 500 大于设定值， 电流过载报警
0 是关，1 是按 b 项设定值报警 2 是按 CT
C x 电流保护开关 0-2(x 取值 ) 0
额定值 120％报警
D xxxx 电流调整值 1 (xxxx 取值 ) 1000 第 1, 2 路电流值比例调整
E xxxx 电流调整值 2 (xxxx 取值 ) 1000 第 3 路电流值比侧调整
F x 辅助指示开关 0或1(x取值) 0 0 是不指示输入状 态，1 是指示
G x 继电器输出开关 0或1(x取值) 1 0 是禁止，1 是允许
H xxxx 漏电报警值 (xxxx 取值 ) 500 大于设定值，漏电报警
I x 漏电报警开关 0或1(x取值) 0 0 是禁止，1 是允许
J xxx 漏电调整值 (xxx 取值 ) 100 剩余电流值比例调整
n xxx 温度报警值 (xxx 取值 ) 90 大于设定值，高温报警
o x 温度报警开关 0或1(x取值) 0 0 是禁止，1 是允许
P xxx 温度调整值 (xxx 取值 ) 100 温度值加减调整
q xx 电压输入限制 34 或 33(xx 取值 ) 34 34 为三相四线 33 为三相三线
xx 显示项目 1-12(xx 取值 ) 2 按需求设定 出厂后不可修改
U x 显示方式 0或1(x取值) 0 0 是循环显示 1 是固定显示
