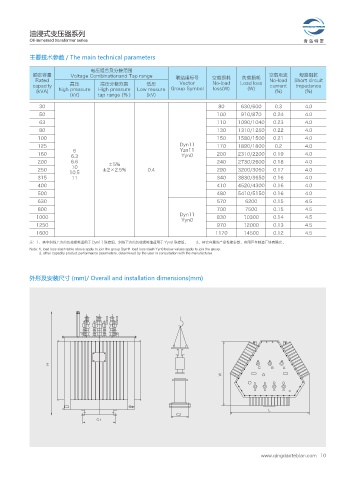

Page 21 - 青岛特变电工有限公司

油浸式变压器系列
Oil-immersed transformer series 青 岛 特 变

主要技术参数 / The main technical parameters
电压组合及分接范围
额定容量 Voltage Combinationand Tap range 空载电流 短路阻抗
Rated 联结组标号 空载损耗 负载损耗 No-load Short circuit
Vector
capacity 高压 高压分接范围 低压 Group Symbol No-load Load loss current impedance
(W)
loss(W)
(kVA) high pressure High pressure Low ressure (%) (%)
(kV) tap range (％ ) (kV)
30 80 630/600 0.3 4.0
50 100 910/870 0.24 4.0
63 110 1090/1040 0.23 4.0
80 130 1310/1250 0.22 4.0
100 150 1580/1500 0.21 4.0
125 Dyn11 170 1890/1800 0.2 4.0
6 Yzn11
160 6.3 Yyn0 200 2310/2200 0.19 4.0
200 6.6 ±5% 240 2730/2600 0.18 4.0
10
250 10.5 ±2×2.5% 0.4 290 3200/3050 0.17 4.0
315 11 340 3830/3650 0.16 4.0
400 410 4520/4300 0.16 4.0
500 480 5410/5150 0.16 4.0
630 570 6200 0.15 4.5
800 700 7500 0.15 4.5
1000 Dyn11 830 10300 0.14 4.5
Yyn0
1250 970 12000 0.13 4.5
1600 1170 14500 0.12 4.5

注：1、表中斜线上方的负载损耗适用于 Dyn11 联接组，斜线下方的负载损耗值适用于 Yyn0 联接组。 2、其它容量的产品性能参数，由用户与制造厂协商确定。
Note: 1, load loss slash table above apply to join the group Dyn11 load loss slash Yyn0 below values apply to join the group.
2, other capacity product performance parameters, determined by the user in consultation with the manufacturer.

外形及安装尺寸 (mm)/ Overall and installation dimensions(mm)

)
$ # "
8
D C 2 0

-
$
$
