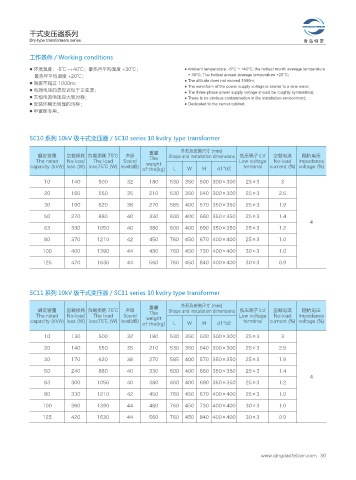

干式变压器系列
Dry-type transformers series 青 岛 特 变

工作条件 / Working conditions
● 环境温度：-5℃ ~+40℃；最热月平均温度 +30℃； ● Ambient temperature: -5°C ~ +40°C; the hottest month average temperature
最热年平均温度 +20℃； + 30°C; The hottest annual average temperature +20°C;
● 海拔不超过 1000m； ● The altitude does not exceed 1000m;
● The waveform of the power supply voltage is similar to a sine wave;
● 电源电压的波形近似于正弦波；
● The three-phase power supply voltage should be roughly symmetrical;
● 三相电源电压应大致对称； ● There is no obvious contamination in the installation environment;
● 安装环境无明显的污秽； ● Dedicated to the center cabinet.
● 中置柜专用。

SC10 系列 10kV 级干式变压器 / SC10 series 10 kvdry type transformer

重量 外形及安装尺寸 (mm)
额定容量 空载损耗 负载损耗 75℃ 声级 The Shape and installation dimensions 低压端子 LV 空载电流 阻抗电压
The rated No-load The load Sound weight Low voltage No-load Impedance
capacity (kVA) loss (W) loss75℃ (W) level(dB) terminal current (%) voltage (%)
of the(kg) L W H d1*d2
10 140 500 32 180 530 350 500 300×300 25×3 3

20 160 550 35 210 530 350 540 300×300 25×3 2.5
30 190 620 38 270 585 400 570 350×350 25×3 1.9

50 270 880 40 330 600 400 660 350×350 25×3 1.4
4
63 330 1050 40 380 600 400 690 350×350 25×3 1.2

80 370 1210 42 450 760 450 670 400×400 25×3 1.0
100 400 1390 44 480 760 450 730 400×400 30×3 1.0

125 470 1630 44 560 760 450 840 400×400 30×3 0.9

SC11 系列 10kV 级干式变压器 / SC11 series 10 kvdry type transformer

外形及安装尺寸 (mm)
额定容量 空载损耗 负载损耗 75℃ 声级 重量 Shape and installation dimensions 低压端子 LV 空载电流 阻抗电压
The
The rated No-load The load Sound weight Low voltage No-load Impedance
capacity (kVA) loss (W) loss75℃ (W) level(dB) of the(kg) L W H d1*d2 terminal current (%) voltage (%)
High pressure rated voltage (kV)
10 130 500 32 180 530 350 500 300×300 25×3 3
The rated capacity (kVA)
20 140 550 35 210 530 350 540 300×300 25×3 2.5
Performance level code
30 170 620 38 270 585 400 570 350×350 25×3 1.9
Three-phase solid molding (epoxy pouring)
50 240 880 40 330 600 400 660 350×350 25×3 1.4
4
63 300 1050 40 380 600 400 690 350×350 25×3 1.2
80 330 1210 42 450 760 450 670 400×400 25×3 1.0
100 360 1390 44 480 760 450 730 400×400 30×3 1.0

125 420 1630 44 560 760 450 840 400×400 30×3 0.9

www.qingdaotebian.com 30
