高压开关柜系列
High Voltage Switchgear Series 青 岛 特 变

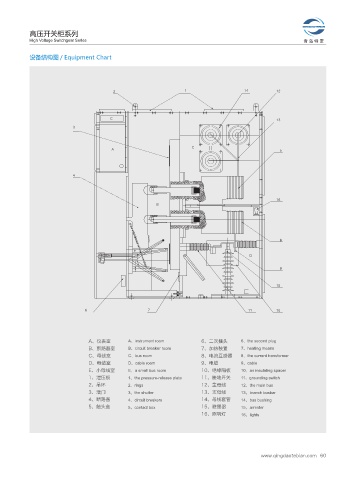

设备结构图 / Equipment Chart
&
" $
#
%
A、仪表室 A、instrument room 6、二次插头 6、the second plug
B、断路器室 B、circuit breaker room 7、加热装置 7、heating means
C、母线室 C、bus room 8、电流互感器 8、the current transformer
D、电缆室 D、cable room 9、电缆 9、cable
E、小母线室 E、a small bus room 10、绝缘隔板 10、an insulating spacer
1、泄压板 1、the pressure-release plate 11、接地开关 11、grounding switch
2、吊环 2、rings 12、主母线 12、the main bus
3、活门 3、the shutter 13、支母线 13、branch busbar
4、断路器 4、circuit breakers 14、母线套管 14、bus bushing
5、触头盒 5、contact box 15、避雷器 15、arrester
16、照明灯 16、lights
