WANGYUAN 电站金具
ELELCTRIC TECHNOLOGY Ltd. Substation fitting

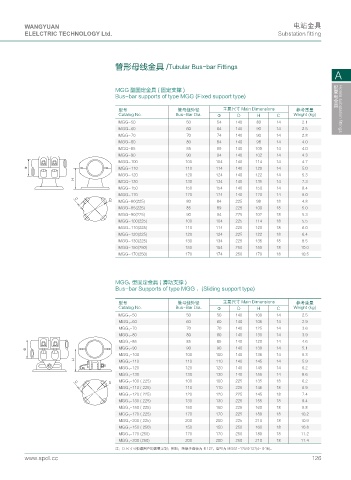

管形母线金具 /Tubular Bus-bar Fittings
A

MGG 型固定金具 ( 固定支撑 )
Bus-bar supports of type MGG (Fixed support type)

型号 管母线外径 主要尺寸 Main Dimensions 参考重量 配变电金具 Hotels substation fittings
Catalog No. Bus-Bar Dia. Φ D H C Weight (kg)
MGG-50 50 54 140 80 14 2.1
MGG-60 60 64 140 90 14 2.5
MGG-70 70 74 140 90 14 2.8
MGG-80 80 84 140 98 14 4.0
MGG-85 85 89 140 100 14 4.0
MGG-90 90 94 140 102 14 4.3
MGG-100 100 104 140 114 14 4.7
 MGG-110 110 114 140 120 14 5.0
MGG-120 120 124 140 122 14 5.3
*
MGG-130 130 134 140 135 14 7.3
MGG-150 150 154 140 150 14 8.4
MGG-170 170 174 140 170 14 9.0
& MGG-80(225) 80 84 225 98 18 4.8
%
MGG-85(225) 85 89 225 100 18 5.0
MGG-90(225) 90 94 225 102 18 5.3
MGG-100(225) 100 104 225 114 18 5.5
MGG-110(225) 110 114 225 120 18 6.0
MGG-120(225) 120 124 225 122 18 6.4
MGG-130(225) 130 134 225 135 18 8.5
MGG-150(250) 150 154 250 150 18 10.0
MGG-170(250) 170 174 250 170 18 10.5

MGG 1 型固定金具 ( 滑动支撑 )
Bus-bar Supports of type MGG ，(Sliding support type)

型号 管母线外径 主要尺寸 Main Dimensions 参考重量
Catalog No. Bus-Bar Dia. Φ D H C Weight (kg)
MGG 1 -50 50 50 140 100 14 2.5
MGG 1 -60 60 60 140 105 14 2.9
MGG 1 -70 70 70 140 125 14 3.6
MGG 1 -80 80 80 140 130 14 3.9
MGG 1 -85 85 85 140 120 14 4.6
 MGG 1 -90 90 90 140 130 14 5.1
MGG 1 -100 100 100 140 135 14 5.3
* MGG 1 -110 110 110 140 145 14 5.9
MGG 1 -120 120 120 140 145 14 6.2
MGG 1 -130 130 130 140 155 14 8.6
MGG 1 -100 ( 225) 100 100 225 135 18 6.2
&
%
MGG 1 -110 ( 225) 110 110 225 145 18 6.9
MGG 1 -120 ( 225) 120 120 225 145 18 7.4
MGG 1 -130 ( 225) 130 130 225 155 18 9.4
MGG 1 -150 ( 225) 150 150 225 160 18 9.8
MGG 1 -170 ( 225) 170 170 225 180 18 10.2
MGG 1 -200 ( 225) 200 200 225 210 18 10.9
MGG 1 -150 ( 250) 150 150 250 160 18 10.8
MGG 1 -170 (250) 170 170 250 180 18 11.2
MGG 1 -200 (250) 200 200 250 210 18 11.4
注：D 尺寸可根据用户的需要定制；例如：绝缘子盘径为 Φ127，型号为 MGG1-170/Φ127(4-Φ18)。
