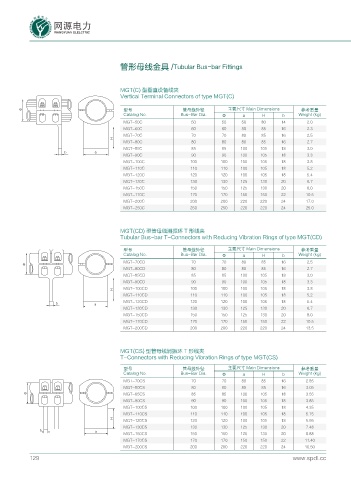

管形母线金具 /Tubular Bus-bar Fittings

MGT(C) 型垂直设备线夹
Vertical Terminal Connectors of type MGT(C)

 型号 管母线外径 主要尺寸 Main Dimensions 参考重量
Catalog No. Bus-Bar Dia. Φ a H b Weight (kg)
MGT-50C 50 50 50 80 14 2.0
MGT-60C 60 60 80 85 16 2.3
MGT-70C 70 70 80 85 16 2.5
*
MGT-80C 80 80 80 85 16 2.7
MGT-85C 85 85 100 105 18 3.0
D C
MGT-90C 90 90 100 105 18 3.3
MGT-100C 100 100 100 105 18 3.8
MGT-110C 110 110 100 105 18 5.2
MGT-120C 120 120 100 105 18 5.4
MGT-130C 130 130 125 130 20 6.7
MGT-150C 150 150 125 130 20 8.0
MGT-170C 170 170 150 150 22 10.5
MGT-200C 200 200 220 220 24 17.0
MGT-250C 250 250 220 220 24 25.0

MGT(CD) 型管母线消振环 T 形线夹
Tubular Bus-bar T-Connectors with Reducing Vibration Rings of type MGT(CD)

型号 管母线外径 主要尺寸 Main Dimensions 参考重量
Catalog No. Bus-Bar Dia. Φ a H b Weight (kg)
MGT-70CD 70 70 80 85 16 2.5

MGT-80CD 80 80 80 85 16 2.7
MGT-85CD 85 85 100 105 18 3.0
MGT-90CD 90 90 100 105 18 3.3
MGT-100CD 100 100 100 105 18 3.8
*
MGT-110CD 110 110 100 105 18 5.2
D C MGT-120CD 120 120 100 105 18 5.4
MGT-130CD 130 130 125 130 20 6.7
MGT-150CD 150 150 125 130 20 8.0
MGT-170CD 170 170 150 150 22 10.5
MGT-200CD 200 200 220 220 24 13.5

MGT(CS) 型管母线消振环 T 形线夹
T-Connectors with Reducing Vibration Rings of type MGT(CS)

型号 管母线外径 主要尺寸 Main Dimensions 参考重量
Catalog No. Bus-Bar Dia. Φ a H b Weight (kg)
MGT-70CS 70 70 80 85 16 2.85
MGT-80CS 80 80 80 85 16 3.05
 MGT-85CS 85 85 100 105 18 3.55
MGT-90CS 90 90 100 105 18 3.85
MGT-100CS 100 100 100 105 18 4.35
MGT-110CS 110 110 100 105 18 5.75
*
MGT-120CS 120 120 100 105 18 5.95
MGT-130CS 130 130 125 130 20 7.48
D C
MGT-150CS 150 150 125 130 20 8.88
MGT-170CS 170 170 150 150 22 11.40
MGT-200CS 200 200 220 220 24 16.50
129 www.spdl.cc
