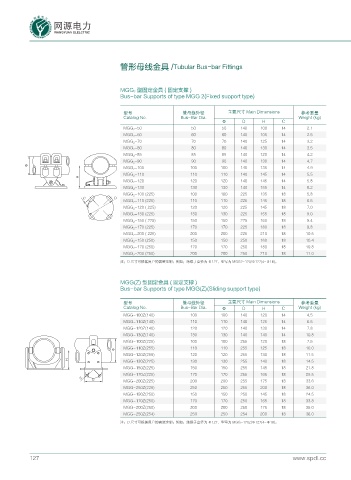

管形母线金具 /Tubular Bus-bar Fittings

MGG 2 型固定金具 ( 固定支撑 )
Bus-bar Supports of type MGG 2(Fixed support type)

型号 管母线外径 主要尺寸 Main Dimensions 参考重量
Catalog No. Bus-Bar Dia. Weight (kg)
Φ D H C
MGG 2 -50 50 50 140 100 14 2.1
MGG 2 -60 60 60 140 105 14 2.5
MGG 2 -70 70 70 140 125 14 3.2
MGG 2 -80 80 80 140 130 14 3.5
MGG 2 -85 85 85 140 120 14 4.2
MGG 2 -90 90 90 140 130 14 4.7

MGG 2 -100 100 100 140 135 14 4.9
MGG 2 -110 110 110 140 145 14 5.5
*
MGG 2 -120 120 120 140 145 14 5.8
MGG 2 -130 130 130 140 155 14 8.2
MGG 2 -100 (225) 100 100 225 135 18 5.8
&
%
MGG 2 -110 (225) 110 110 225 145 18 6.5
MGG 2 -120 ( 225) 120 120 225 145 18 7.0
MGG 2 -130 (225) 130 130 225 155 18 9.0
MGG 2 -150 ( 225) 150 150 225 160 18 9.4
MGG 2 -170 (225) 170 170 225 180 18 9.8
MGG 2 -200 ( 225) 200 200 225 210 18 10.5
MGG 2 -150 (250) 150 150 250 160 18 10.4
MGG 2 -170 (250) 170 170 250 180 18 10.8
MGG 2 -200 (250) 200 200 250 210 18 11.0
注：D 尺寸可根据用户的需要定制；例如：绝缘子盘径为 Φ127，型号为 MGG2-170/Φ127(4-Φ18)。

MGG(Z) 型固定金具 ( 固定支撑 )
Bus-bar Supports of type MGG(Z)(Sliding support type)

型号 管母线外径 主要尺寸 Main Dimensions 参考重量
Catalog No. Bus-Bar Dia. Φ D H C Weight (kg)
MGG-100Z(140) 100 100 140 120 14 4.5
MGG-110Z(140) 110 110 140 125 14 6.5
MGG-120Z(140) 120 120 140 130 14 7.8
MGG-130Z(140) 130 130 140 140 14 10.8
MGG-100Z(225) 100 100 255 120 18 7.5
MGG-110Z(255) 110 110 255 125 18 10.0

MGG-120Z(255) 120 120 255 130 18 11.5
* MGG-130Z(225) 130 130 255 140 18 14.5
MGG-150Z(225) 150 150 255 145 18 21.8
MGG-170Z(225) 170 170 255 165 18 29.5
% & MGG-200Z(225) 200 200 255 175 18 33.6
MGG-250Z(225) 250 250 255 200 18 36.0
MGG-150Z(250) 150 150 250 145 18 24.5
MGG-170Z(250) 170 170 250 165 18 33.8
MGG-200Z(250) 200 200 250 175 18 35.0
MGG-250Z(254) 250 250 254 200 18 36.0
注：D 尺寸可根据用户的需要定制；例如：绝缘子盘径为 Φ127，型号为 MGG-170Z/Φ127(4-Φ18)。
