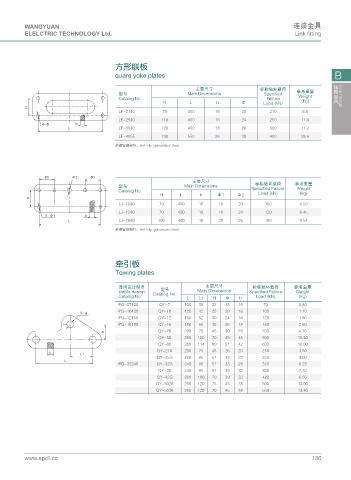

Page 208 - 网源电力科技有限公司

WANGYUAN 连接金具
ELELCTRIC TECHNOLOGY Ltd. Link fitting

方形联板

quare yoke plates B

主要尺寸 标称破坏载荷
型号 Main Dimensions Specified 参考重量 线路金具 Line fittings
Weight
Catalog No. Failure
H L b Φ Load (kN) (kg)
*
LF-2140 70 400 16 20 210 5.5
LF-2540 110 400 16 24 250 11.0
 D
. LF-3040 120 400 18 26 300 11.2
LF-4055 190 550 26 30 400 26.6
热镀锌钢制件。Hot-dip galvanized steel.


主要尺寸
标称破坏载荷
型号 Main Dimensions Specified Failure 参考重量
Weight
Catalog No.
H L b Φ1 Φ2 Load (kN) (kg)
*
LJ-1040 70 400 16 18 20 100 6.50
LJ-1240 70 400 16 18 24 120 6.45
 D
. LJ-1640 100 400 18 20 26 160 9.54
热镀锌钢制件。Hot-dip galvanized steel.

牵引板
Towing plates

通用设计型号 型号 主要尺寸 标称破坏载荷 参考重量
stable desiqn Catalog No. Main Dimensions Specified Failure Weight
Catalog No. L L1 H Φ b Load (kN) (kg)
PQ-07100 QY-7 100 38 22 18 16 70 0.80
PQ-10120 QY-10 120 42 25 20 16 100 1.10
µ
PQ-12150 QY-12 150 52 30 24 16 120 1.90
PQ-16180 QY-16 180 55 35 26 18 160 2.60
QY-20 200 75 45 30 26 200 4.70
*
QY-50 260 100 70 45 45 500 15.40
QY-60 260 114 80 51 42 600 16.00
QY-21S 200 75 45 26 20 210 3.60
D .
QY-25G 220 95 57 33 22 250 3.00
.
PQ-32240 QY-32G 240 95 57 33 28 320 6.23
QY-30 240 95 57 39 32 300 7.30
QY-42G 260 100 70 39 32 420 6.50
QY-5026 260 120 75 45 38 500 13.00
QY-5036 360 120 70 45 38 500 13.40

www.spdl.cc 186
