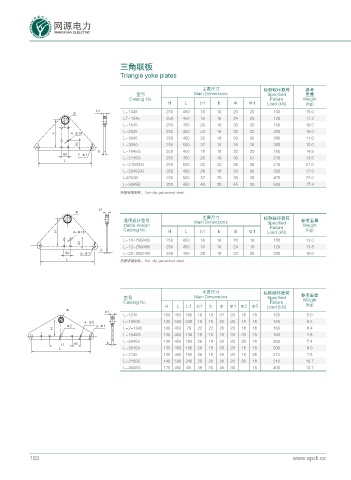

三角联板
Triangle yoke plates
主要尺寸 标称破坏载荷 参考
型号 Main Dimensions Specified 重量
Catalog No. Failure Weight
H L b1 b Φ Φ1 Load (kN) (kg)
D L-1045 250 450 16 16 20 20 100 15.0
LT-1245 250 450 16 16 24 20 120 11.3
L-1645 250 450 26 16 30 20 160 16.0
L-2045 250 450 24 16 30 20 200 19.0
*
L-3045 250 450 32 18 39 26 300 11.0
L-3050 250 500 32 18 39 26 300 10.0
D L-1645G 250 450 18 18 20 20 160 14.9
L-2145G 250 450 26 16 30 24 210 13.6
.
L-2150GN 250 500 20 20 26 26 210 21.0
L-3245GN 250 450 28 18 33 26 320 17.6
L4250G 250 500 32 20 39 26 420 22.0
L-5045B 200 450 40 30 45 30 500 17.4
热镀锌钢制件。Hot-dip galvanized steel.
D
主要尺寸 标称破坏载荷
通用设计型号 Main Dimensions Specified 参考重量
stable desiqn Failure Weight
Catalog No. (kg)
* H L b1 b Φ Φ1 Load (kN)
L-10-250/450 250 450 16 16 20 18 100 13.0
L-12-250/450 250 450 16 16 24 18 120 13.8
D
L-32-250/450 250 450 28 18 33 26 320 16.0
. 热镀锌钢制件。Hot-dip galvanized steel.
主要尺寸 标称破坏载荷
型号 Main Dimensions Specified 参考重量
Weight
Catalog No. Failure
H L L1 b1 b Φ Φ1 Φ2 Φ3 Load (kN) (kg)
D
L-1245 100 450 190 16 16 24 20 18 18 120 5.0
L-1650S 130 500 240 18 18 26 20 18 18 160 8.5
* L-2-1645 100 450 70 22 22 26 20 18 18 160 8.4
L-1645G 130 450 130 18 18 26 20 20 18 160 7.8
. D L-2045X 130 450 190 26 18 30 20 20 18 200 7.4
. L-2045A 130 450 190 26 18 30 20 18 18 200 8.0
L-2145 100 450 190 26 18 30 20 18 28 210 7.8
L-2150S 140 500 240 20 20 26 20 20 18 210 10.7
L-4045G 175 450 60 38 26 45 30 18 400 13.7
