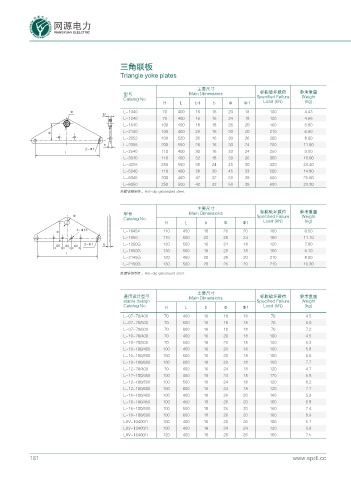

三角联板

Triangle yoke plates

主要尺寸
标称破坏载荷
型号 Main Dimensions Specified Failure 参考重量
Weight
Catalog No.
H L b1 b Φ Φ1 Load (kN) (kg)
 L-1040 70 400 16 16 20 18 100 4.43
D
L-1240 70 400 16 16 24 18 120 4.66
L-1640 100 400 18 18 26 20 160 5.80
L-2140 100 400 26 16 30 20 210 6.90
*
L-2052 100 520 26 16 30 26 200 8.00
D L-2055 200 550 26 16 30 24 200 11.80

. L-2540 110 400 30 16 33 24 250 9.00
L-3040 110 400 32 18 39 26 300 10.00
L-4255 250 550 38 24 45 30 420 24.40
L-5040 110 400 38 30 45 33 500 14.80
L-6045 200 450 42 32 51 39 600 25.50
L-6050 250 500 42 32 51 39 600 23.30
热镀锌钢制件。Hot-dip galvanized steel.

主要尺寸
型号 Main Dimensions 标称破坏载荷 参考重量
 Specified Failure Weight
Catalog No.
H L b Φ Φ1 Load (kN) (kg)

* L-1645X 110 450 18 26 20 160 6.50
L-1650 110 500 22 26 24 160 11.10
 D L-1250G 120 500 16 24 18 120 7.80
L-1650G 130 500 18 26 18 160 9.10
.
L-2145G 120 450 20 26 20 210 8.60
L-2150G 130 500 20 26 20 210 10.30
热镀锌钢制件。Hot-dip galvanized steel.

主要尺寸
通用设计型号 Main Dimensions 标称破坏载荷 参考重量
stable desiqn Specified Failure Weight
Catalog No. H L b Φ Φ1 Load (kN) (kg)
L-07-70/400 70 400 16 18 18 70 4.5
L-07-70/500 70 500 16 18 18 70 6.0
L-07-70/600 70 600 16 18 18 70 7.2
L-10-70/400 70 400 16 20 18 100 4.5
L-10-70/500 70 500 16 20 18 100 5.3
L-10-100/450 100 450 16 20 18 100 5.8
L-10-100/500 100 500 16 20 18 100 6.5
L-10-100/600 100 600 16 20 18 100 7.7
L-12-70/400 70 400 16 24 18 120 4.7
L-12-100/450 100 450 16 24 18 120 5.8
L-12-100/500 100 500 16 24 18 120 6.2
L-12-100/600 100 600 16 24 18 120 7.7
L-16-100/400 100 400 18 26 20 160 5.9
L-16-100/450 100 450 18 26 20 160 6.8
L-16-100/500 100 500 18 26 20 160 7.4
L-16-100/600 100 600 18 26 20 160 8.9
LXV-10400/1 100 400 16 20 20 100 5.1
LXV-12400/1 100 400 16 24 24 120 5.8
LXV-16400/1 120 400 18 26 26 160 7.5
