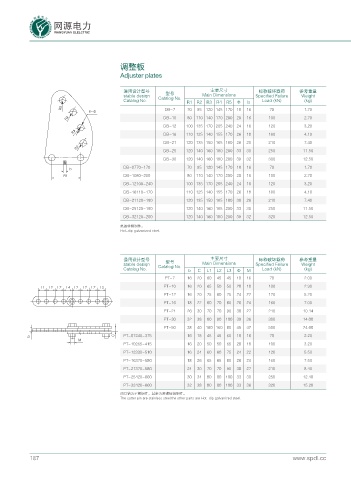

调整板

Adjuster plates

通用设计型号 型号 主要尺寸 标称破坏载荷 参考重量
stable desiqn Catalog No. Main Dimensions Specified Failure Weight
Catalog No. R1 R2 R3 R4 R5 Φ b Load (kN) (kg)
4 DB-7 70 95 120 145 170 18 16 70 1.70

4 DB-10 80 110 140 170 200 20 16 100 2.70
DB-12 100 135 170 205 240 24 16 120 3.20
4 DB-16 110 125 140 155 170 26 18 160 4.10
DB-21 120 135 150 165 180 26 20 210 7.40
4
DB-25 120 140 160 180 200 33 30 250 11.50
DB-30 120 140 160 180 200 39 32 300 12.50
D DB-0770-170 70 95 120 145 170 18 16 70 1.70
4 DB-1080-200 80 110 140 170 200 20 16 100 2.70
DB-12100-240 100 135 170 205 240 24 16 120 3.20
DB-16110-170 110 125 140 155 170 26 18 160 4.10
DB-21120-180 120 135 150 165 180 30 26 210 7.40
DB-25120-180 120 140 160 165 200 33 30 250 11.50
DB-32120-200 120 140 160 180 200 39 32 320 12.50
热渡梓钢制件。
Hot-dip galvanized steel.

通用设计型号 型号 主要尺寸 标称破坏载荷 参考重量
stable desiqn Catalog No. Main Dimensions Specified Failure Weight
Catalog No. b C L1 L2 L3 Φ M Load (kN) (kg)
PT-7 16 20 60 45 45 18 16 70 2.00
. . . . . . . . PT-10 16 20 65 50 50 20 18 100 2.90
PT-12 16 20 75 60 75 24 22 120 5.20
PT-16 18 22 80 70 80 26 24 160 7.00
PT-21 26 30 70 70 90 30 27 210 10.14
PT-30 32 38 80 80 100 39 36 300 14.00
PT-50 38 40 160 160 80 45 42 500 24.60
D % PT-07240-375 16 18 45 45 60 18 16 70 2.20
/
PT-10265-415 16 20 50 50 65 20 18 100 3.20
PT-12330-510 16 24 60 60 75 24 22 120 5.50
PT-16370-580 18 26 65 65 80 26 24 160 7.50
PT-21370-580 24 30 70 70 90 30 27 210 8.40
PT-25420-660 30 34 80 80 100 33 30 250 12.40
PT-32420-660 32 38 80 80 100 33 36 320 15.20
闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.

187 www.spdl.cc
