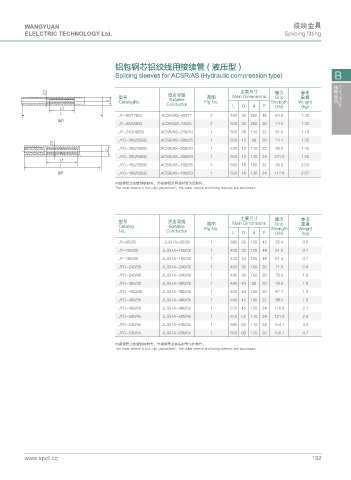

WANGYUAN 接续金具
ELELCTRIC TECHNOLOGY Ltd. Splicing fitting

铝包钢芯铝绞线用接续管 ( 液压型 )

Splicing sleeves for ACSR/AS (Hydraulic compression type) B

& 适应导线 主要尺寸 握力 参考
型号 简图 Main Dimensions Grip 重量 线路金具 Line fittings
& CatalogNo. Suitable Fig No. Strength Weight
Conductor L D d F
. (kN) (kg)
.
JY-80/47BG ACSR/AS-80/47 2 480 36 250 18 64.6 1.30
ݓ
JY-95/55BG ACSR/AS-95/55 2 500 36 260 20 74.0 1.32
JY-240/40BG ACSR/AS-240/40 1 500 38 110 22 81.6 1.18
JYD-300/25BG ACSR/AS-300/25 1 500 42 90 20 74.4 1.35
&
JYD-300/40BG ACSR/AS-300/40 1 530 42 110 22 90.0 1.42
&
JYD-300/50BG ACSR/AS-300/50 1 550 42 130 24 101.0 1.50
.
. JYD-400/35BG ACSR/AS-400/35 1 560 48 100 22 99.0 2.03
ݓ JYD-400/50BG ACSR/AS-400/50 1 590 48 130 24 117.0 2.07
内接续管为热镀锌钢制件，外接续管及两端衬管为铝制件。
The inner sleeve is hot-dip galvanized，the outer sleeve and lining sleeves are aluminium.

主要尺寸 握力 参考
型号 适应导线 简图 Main Dimensions Grip 重量
Catalog Suitable Fig No. Strength Weight
No. Conductor L D d F (kN) (kg)

JY-95/20 JL/G1A-95/20 1 380 26 120 12 35.4 0.5
JY-150/25 JL/G1A-150/25 1 400 32 120 14 51.0 0.7
JY-185/30 JL/G1A-185/30 1 420 34 120 18 61.4 0.7
JYD-240/30 JL/G1A-240/30 1 460 36 100 20 71.5 0.9
JYD-240/40 JL/G1A-240/40 1 480 36 100 20 79.6 1.0
JYD-300/25 JL/G1A-300/25 1 480 40 90 20 79.6 1.0
JYD -300/40 JL/G1A-300/40 1 490 40 100 20 87.7 1.3
JYD-400/35 JL/G1A-400/35 1 540 45 100 22 98.5 1.8
JYD-400/50 JL/G1A-400/50 1 570 45 120 24 116.9 2.1
JYD-500/45 JL/G1A-500/45 1 610 52 110 24 121.0 2.9
JYD-630/45 JL/G1A-630/45 1 680 60 110 24 154.1 4.3
JYD-630/55 JL/G1A-630/55 1 690 60 120 26 156.1 4.7

内接续管为热镀锌钢制件，外接续管及两端衬管为铝制件。
The inner sleeve is hot-dip galvanized，the outer sleeve and lining sleeves are aluminium.
