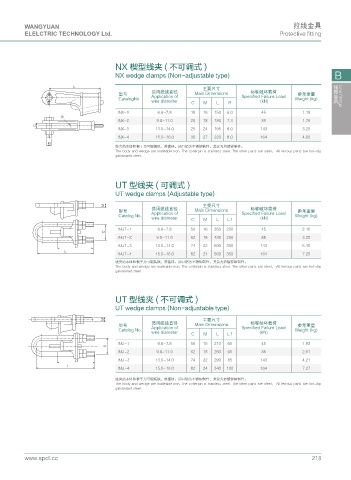

WANGYUAN 拉线金具
ELELCTRIC TECHNOLOGY Ltd. Protective fitting

NX 楔型线夹 ( 不可调式 )

NX wedge clamps (Non-adjustable type) B
. 主要尺寸
适用绞线直径 标称破坏载荷
型号 Application of Main Dimensions Specified Failure Load 参考重量 线路金具 Line fittings
CatalogNo. Weight (kg)
wire diameter C M L R (kN)
NX-1 6.6~7.8 18 16 150 6.0 45 1.19
4
NX-2 9.0-11.0 20 18 180 7.3 88 1.76
%
NX-3 13.0~14.0 25 24 195 8.0 143 3.20
NX-4 15.0-16.0 30 27 220 8.0 164 4.60
/
线夹的本体和楔子为可锻铸铁，热镀锌。闭口销为不锈钢制件，其余为热镀锌制件。
The body and wedge are malleable iron. The cotterpin is stainless steel. The other parts are steel， All ferrous parts are hot-dip
galvanized steel.

UT 型线夹 ( 可调式 )
UT wedge clamps (Adjustable type)

/ 主要尺寸
适用绞线直径
标称破坏载荷
型号 Application of Main Dimensions Specified Failure Load 参考重量
Catalog No. Weight (kg)
wire diameter C M L L1 (kN)
NUT-1 6.6~7.8 56 16 350 200 45 2.10
%
NUT-2 9.0-11.0 62 18 430 250 88 3.20
. NUT-3 13.0-14.0 74 22 500 300 143 5.40
.
NUT-4 15.0-16.0 82 24 560 350 164 7.20
线夹的本体和楔子为可锻铸铁，热镀锌。闭口销为不锈钢制件，其余为热镀锌钢制件。
The body and wedge are malleable iron. The cotterpin is stainless steel. The other parts are steel， All ferrous parts are hot-dip
galvanized steel.

UT 型线夹 ( 不可调式 )

UT wedge clamps (Non-adjustable type)
/ 主要尺寸
适用绞线直径
标称破坏载荷
型号 Application of Main Dimensions Specified Failure Load 参考重量
Catalog No. Weight (kg)
wire diameter C M L L1 (kN)
NU-1 6.6~7.8 56 16 210 65 45 1.92
%
NU-2 9.0~11.0 62 18 260 65 88 2.61
. NU-3 13.0-14.0 74 22 290 85 143 4.21
.
NU-4 15.0~16.0 82 24 340 100 164 7.27
线夹的本体和楔子为可锻铸铁，热镀锌。闭口销为不锈钢制件，其余为热镀锌钢制件。
The body and wedge are malleable iron. The cotterpin is stainless steel. The other parts are steel， All ferrous parts are hot-dip
galvanized steel.

www.spdl.cc 218
