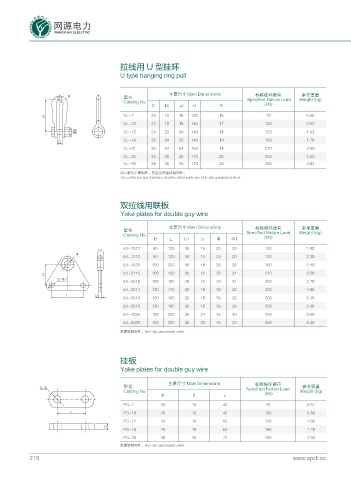

拉线用 U 型挂环

U type hanging ring pull

主要尺寸 Main Dimensions
4 型号 标称破坏载荷 参考重量
Catalog No. Specified Failure Load Weight (kg)
C M d H R (kN)
* UL-7 20 16 16 120 15 70 0.65
UL-10 22 18 18 140 17 100 0.92
/ UL-12 24 22 20 140 18 120 1.43
UL-16 26 24 22 140 19 160 1.78
%
UL-21 30 27 24 160 18 210 2.60
UL-25 34 30 26 170 25 250 3.50
UL-30 38 36 30 170 20 300 4.83
闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.

双拉线用联板
Yoke plates for double guy wire

主要尺寸 Main Dimensions 标称破坏载荷 参考重量
型号 Specified Failure Load Weight (kg)
Catalog No.
H L b1 b Φ Φ1 (kN)
LV-1012 60 120 16 16 20 20 100 1.80
D

LV-1212 90 120 16 16 24 20 120 2.30
LV-1620 100 200 18 18 26 26 160 3.40
* LV-2115 100 150 26 16 30 24 210 2.50

LV-2518 100 180 30 16 33 24 250 2.70
LV-3014 120 140 26 18 39 26 300 4.60
. D
LV-3016 120 160 26 18 39 26 300 5.40
LV-3018 120 180 26 18 39 26 300 5.90
LV-4025 150 250 36 24 45 30 400 9.50
LV-5020 150 200 38 30 45 33 500 8.20
热镀锌钢制件。Hot-dip galvanized steel.

挂板

Yoke plates for double guy wire

主要尺寸 Main Dimensions 标称破坏载荷
 型号 Specified Failure Load 参考重量
Catalog No. Weight (kg)
Φ b L (kN)
PD-7 18 16 40 70 0.57
. PD-10 20 16 45 100 0.86
PD-12 24 16 50 120 1.05
D
PD-16 26 18 60 160 1.28
PD-20 30 26 72 200 2.50
热镀锌钢制件。Hot-dip galvanized steel.
