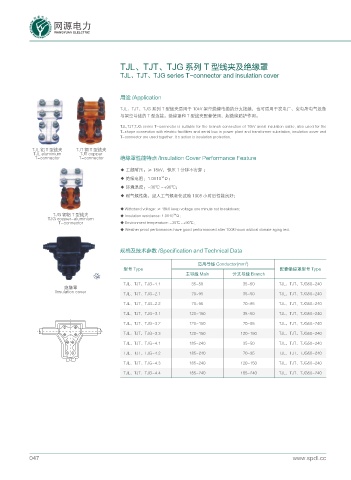

TJL、TJT、TJG 系列 T 型线夹及绝缘罩

TJL、TJT、TJG series T-connector and insulation cover

用途 /Application

TJL、TJT、TJG 系列 T 型线夹适用于 10kV 架空绝缘电缆的分支接续，也可适用于发电厂、变电所电气设备
与架空母线的 T 型连接。绝缘罩和 T 型线夹配套使用，起绝缘防护作用。

TJL,TJT,TJG series T-connector is suitable for the branch connection of 10kV aerial insulation cable, also used for the
T-shape connection with electric faciltities and aerial bus in power plant and transformer substation, insulation cover and
T-connector are used together. It s action is insulation protection.

TJL 铝 T 型线夹 TJT 铜 T 型线夹
TJL aluminium TJT copper
T-connector T-connector 绝缘罩性能特点 /Insulation Cover Performance Feature
◆ 工频耐压：≥ 18kV，保压 1 分钟不击穿 ；
14
◆ 绝缘电阻：1.0X10 Ω；
◆ 环境温度：-30℃ ~+90℃；
◆ 耐气候性能：经人工气候老化试验 1008 小时后性能良好；
◆ Withstand voltage: ≥ 18kV keep voltage one minute not breakdown;
TJG 铜铝 T 型线夹 ◆ Insulation resistance: 1.0X10 Ω;
14
TJG copper-aluminium
T-connector ◆ Environment temperature: -30℃ ~+90℃ ;
◆ Weather proof performance: have good performanced after 1008 hours artifical climate aging test.

规格及技术参数 /Specification and Technical Data

2
适用导线 Conductor(mm )
型号 Type 配套绝缘罩型号 Type
主导线 Main 分支导线 Branch
TJL、TJT、TJG-1.1 35~50 35~50 TJL、TJT、TJG50~240
绝缘罩
Insulation cover TJL、TJT、TJG-2.1 70~95 35~50 TJL、TJT、TJG50~240

TJL、TJT、TJG-2.2 70~95 70~95 TJL、TJT、TJG50~240
TJL、TJT、TJG-3.1 120~150 35~50 TJL、TJT、TJG50~240
TJL、TJT、TJG-3.2 120~150 70~95 TJL、TJT、TJG50~240
TJL、TJT、TJG-3.3 120~150 120~150 TJL、TJT、TJG50~240
TJL、TJT、TJG-4.1 185~240 35~50 TJL、TJT、TJG50~240
TJL、TJT、TJG-4.2 185~240 70~95 TJL、TJT、TJG50~240

TJL、TJT、TJG-4.3 185~240 120~150 TJL、TJT、TJG50~240
TJL、TJT、TJG-4.4 185~240 185~240 TJL、TJT、TJG50~240

047 www.spdl.cc
