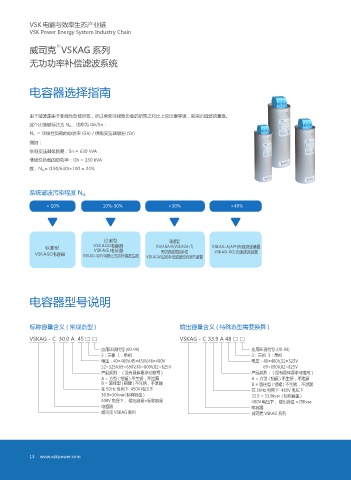

威司克 VSKAG 系列
无功功率补偿滤波系统

电容器选择指南

由于谐波是由于非线性负载所致，所以全部非线性负载的功率之和比上变压器等级，就指示谐波的量级。
这个比值被标注为 N LL ，也称为 Gh/Sn：
N LL = 非线性负载的总功率 (Gh) / 供电变压器级别 (Sn)
例如：
供电变压器级别是：Sn = 630 kVA
非线性负载的总功率：Gh = 150 kVA
故，N LL = (150/630)×100 = 24%

系统谐波污染程度 N LL

< 10% 10%-30% >30% >40%

䜭䍶໱ 䍩䍶໱
Ὥब໱ XUMCIEⲛጟ෎ XUMCIC-T*XUMCIC-V+ XUMCI/C*CRH+ṯ◶♊⑈䀫㛔
XUMCINⲛ᧽෎
ᵆਅ♊⑈╝୮㿋ߥ
XUMCIEⲛጟ෎ XUMCI/U*UXI+亿⋈ᵆਅ㿋ߥଷⲅ෎ XUMCICU਎ᝧ㿋ߥ♊⑈㙢୮䍩㧨䀫㛔 XUMCI/IENᵆ◶♊⑈䀫㛔

电容器型号说明

标称容量含义 ( 常规选型 ) 输出容量含义 ( 特殊选型需要换算 )

VSKAG - C 30.0 A 45 □ □ VSKAG - C 33.9 A 48 □ □
应用环境代号 (00-99) 应用环境代号 (00-99)
3：三相 1：单相 3：三相 1：单相
电压：40=400V,45=450V,48=480V 电压：48=480V,52=525V
52=525V,69=690V,80=800V,82=825V 69=690V,82=825V
产品系列：（没有具体要求可略写） 产品系列：（没有具体要求可略写）
A = 方型 ( 铝罐 ) 不生锈，不泄漏 A = 方型 ( 铝罐 ) 不生锈，不泄漏
B = 圆柱型 ( 铝罐 ) 不生锈，不泄漏 B = 圆柱型 ( 铝罐 ) 不生锈，不泄漏
在 50Hz 电网下 450V 电压下 在 50Hz 电网下 480V 电压下
30.0=30kvar( 标称容量 ) 33.9 = 33.9kvar ( 标称容量 )
400V 电压下， 输出容量≈标称容量 400V 电压下， 输出容量 =25Kvar
电容器 电容器
威司克 VSKAG 系列 威司克 VSKAG 系列
