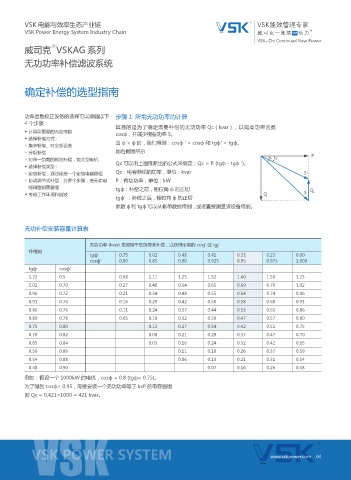

威司克 VSKAG 系列
无功功率补偿滤波系统
74,䮲䛹ᣔܦ ༭तٷ ጑͆㏓ᮦ㘩ᬌߋ㶑֫⩋ᔭ䨪
1PXFS 'BDUPS )BSNPOJD 4ZTUFN
ᬌߋ㶑̺֫䄼∎ ᵍ₏ ㈧㐋
确定补偿的选型指南

功率因数校正设备的选择可以遵循以下 步骤 1: 所需无功功率的计算
4 个步骤：
其目的是为了确定需要补偿的无功功率 Qc（kvar），以提高功率因数
◆ 计算所需要的无功电能 cosф，并减少视在功率 S。
◆ 选择补偿方式：
◇ 集中补偿，对全部设备 当 ф'< ф 时，我们得到：cosф ' > cosф 和 tgф' < tgф。
◇ 分组补偿 如右侧图所示 R
◇ 对单一负载的就地补偿，如大型电机 Qc 可以由上图推断出的公式来确定：Qc = P. (tgф - tgф ')。 FG;22;3
◆ 选择补偿类型：
◇ 定值补偿，通过连接一个定值电容器组 Qc：电容器组的功率，单位：kvar Uɛ
◇ 自动调节式补偿，分多个步骤，使无功电 P：有功功率，单位：kW
能调整到需要值 tgф：补偿之前，相位角 ф 的正切
◆ 考虑工作环境和谐波 S U S e
tgф' ：补偿之后，相位角 ф 的正切
参数 ф 和 tgф 可以从帐单数据得到，或者直接测量该设备得到。

无功补偿安装容量计算表

无功功率 (kvar) 按照每千瓦负荷来补偿，以获得所需的 cosj' 或 tgj'
补偿前
tgф' 0.75 0.62 0.48 0.41 0.33 0.23 0.00
cosф' 0.80 0.85 0.90 0.925 0.95 0.975 1.000
tgф cosф'
1.73 0.5 0.98 1.11 1.25 1.32 1.40 1.50 1.73
1.02 0.70 0.27 0.40 0.54 0.61 0.69 0.79 1.02
0.96 0.72 0.21 0.34 0.48 0.55 0.64 0.74 0.96
0.91 0.74 0.16 0.29 0.42 0.50 0.58 0.68 0.91
0.86 0.76 0.11 0.24 0.37 0.44 0.53 0.63 0.86
0.80 0.78 0.05 0.18 0.32 0.39 0.47 0.57 0.80
0.75 0.80 0.13 0.27 0.34 0.42 0.52 0.75
0.70 0.82 0.08 0.21 0.29 0.37 0.47 0.70
0.65 0.84 0.03 0.16 0.24 0.32 0.42 0.65
0.59 0.86 0.11 0.18 0.26 0.37 0.59
0.54 0.88 0.06 0.13 0.21 0.31 0.54
0.48 0.90 0.07 0.16 0.26 0.48
例如：假设一个 1000kW 的电机，cosф = 0.8 (tgф= 0.75)。
为了得到 cosф= 0.95，需要安装一个无功功率等于 kxP 的电容器组
即 Qc = 0,421×1000 = 421 kvar。
