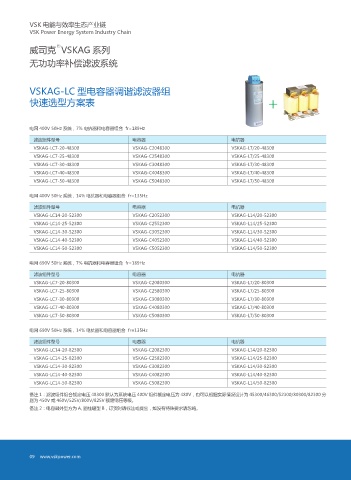

威司克 VSKAG 系列
无功功率补偿滤波系统

VSKAG-LC 型电容器调谐滤波器组

快速选型方案表

电网 400V 50Hz 系统，7% 电抗器和电容器组合 fr=189Hz
滤波组件型号 电容器 电抗器
VSKAG-LC7-20-48300 VSKAG-C2048300 VSKAG-L7/20-48300
VSKAG-LC7-25-48300 VSKAG-C2548300 VSKAG-L7/25-48300
VSKAG-LC7-30-48300 VSKAG-C3048300 VSKAG-L7/30-48300
VSKAG-LC7-40-48300 VSKAG-C4048300 VSKAG-L7/40-48300
VSKAG-LC7-50-48300 VSKAG-C5048300 VSKAG-L7/50-48300

电网 400V 50Hz 系统，14% 电抗器和电容器组合 fr=135Hz

滤波组件型号 电容器 电抗器
VSKAG-LC14-20-52300 VSKAG-C2052300 VSKAG-L14/20-52300
VSKAG-LC14-25-52300 VSKAG-C2552300 VSKAG-L14/25-52300
VSKAG-LC14-30-52300 VSKAG-C3052300 VSKAG-L14/30-52300
VSKAG-LC14-40-52300 VSKAG-C4052300 VSKAG-L14/40-52300
VSKAG-LC14-50-52300 VSKAG-C5052300 VSKAG-L14/50-52300

电网 690V 50Hz 系统，7% 电抗器和电容器组合 fr=189Hz
滤波组件型号 电容器 电抗器
VSKAG-LC7-20-80300 VSKAG-C2080300 VSKAG-L7/20-80300
VSKAG-LC7-25-80300 VSKAG-C2580300 VSKAG-L7/25-80300
VSKAG-LC7-30-80300 VSKAG-C3080300 VSKAG-L7/30-80300
VSKAG-LC7-40-80300 VSKAG-C4080300 VSKAG-L7/40-80300
VSKAG-LC7-50-80300 VSKAG-C5080300 VSKAG-L7/50-80300

电网 690V 50Hz 系统，14% 电抗器和电容器组合 fr=135Hz

滤波组件型号 电容器 电抗器
VSKAG-LC14-20-82300 VSKAG-C2082300 VSKAG-L14/20-82300
VSKAG-LC14-25-82300 VSKAG-C2582300 VSKAG-L14/25-82300
VSKAG-LC14-30-82300 VSKAG-C3082300 VSKAG-L14/30-82300
VSKAG-LC14-40-82300 VSKAG-C4082300 VSKAG-L14/40-82300
VSKAG-LC14-50-82300 VSKAG-C5082300 VSKAG-L14/50-82300
备注 1：滤波组件组合额定电压 48300 默认为系统电压 400V 组件额定电压为 480V，也可以根据实际情况设计为 45300/46300/52300/80300/82300 分
别为 450V 或 460V/525V/800V/825V 额定电压等级。
备注 2：电容器外型方为 A, 圆柱罐型 B，订货时请标注或提出，如没有特殊要求请忽略。
