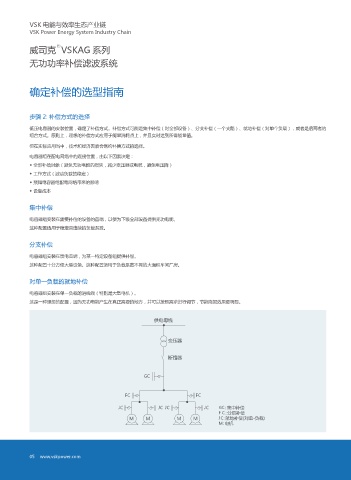

威司克 VSKAG 系列
无功功率补偿滤波系统

确定补偿的选型指南

步骤 2: 补偿方式的选择

低压电容器的安装位置，确定了补偿方式。补偿方式可能是集中补偿（对全部设备）、分支补偿（一个支路）、就地补偿（对单个负载），或者是后两者的
组合方式。原则上，理想的补偿方式应用于能量消耗点上，并且实时达到所需能量值。

但在实际应用当中，技术和经济因素会制约补偿方式的选择。
电容器组在配电网络中的连接位置，由以下因素决定：
◆ 全部补给对象（避免无功电能的损失，减少变压器或电缆，避免电压降）
◆ 工作方式（波动负载的稳定）
◆ 预知电容器给配电网络带来的影响
◆ 设备成本

集中补偿
电容器组安装在需要补偿的设备的首端，以便为下级全部设备提供无功电能。
这种配置适用于稳定且连续的负载系数。

分支补偿
电容器组安装在馈电首端，为某一特定设备组提供补偿。
这种配置十分方便大型设备。这种配置适用于负载系数不同的大面积车间厂房。

对单一负载的就地补偿
电容器组安装在单一负载的进线端（特别是大型电机）。
这是一种理想的配置，因为无功电能产生在真正需要的地方，并可以按照需求进行调节，节能降损效果更明显。

܁ⲛ⌳㘥

ା૱෎

ᴓ䕕෎

IE"

HE" H E"

LE" L ELE" " LE" IE"<"丬֓㿋ߥ
HE"<"६㘪㿋ߥ
O" O" O" O" LE"<"᎗ຖ㿋ߥ*፟઻/䒅䛣+
VSK
O"<"ⲛẠ
