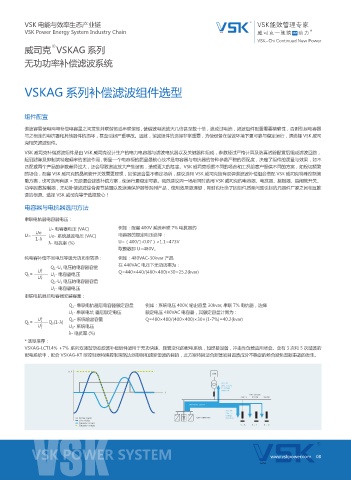

威司克 VSKAG 系列
无功功率补偿滤波系统
74,䮲䛹ᣔܦ ༭तٷ ጑͆㏓ᮦ㘩ᬌߋ㶑֫⩋ᔭ䨪
1PXFS 'BDUPS )BSNPOJD 4ZTUFN
ᬌߋ㶑̺֫䄼∎ ᵍ₏ ㈧㐋
VSKAG 系列补偿滤波组件选型

组件配置

谐波容易使电网与补偿电容量之间发生并联谐振或串联谐振 , 使谐波电流放大几倍甚至数十倍，造成过电流，滤波组件配置需要精确性，否则引起电容器
与之相连的电抗器和其他器件的损坏，甚至引起严重事故。因此，谐波组件的选择非常重要，为使设备在谐波环境下更可靠与稳定运行，请选择 VSK 威司
克相关滤波组件。
VSK 威司克补偿滤波组件是由 VSK 威司克设计生产的电力电容器与滤波电抗器以及关键器件组成，参数经过严格计算及防真试验配置后组成滤波回路，
起到滤除及抑制某特定频率的谐波作用 , 衡量—个电容柜的质量最核心技术是电容器与电抗器的各种参数严格的匹配度，决定了组件的质量与效果，如不
匹配或两个产品的参数差异过大，还会导致谐波放大产生谐振，造成更大的危害。VSK 威司克根据不同的场合和工况给客户提供不同的方案，如投切频繁
的场合，配套 VSK 威司克的晶闸管开关效果更理想，如谐波含量不确定场所，建议选用 VSK 威司克独有双调谐滤波补偿组合搭配 VSK 威司克特殊控制策
略方案，也可选用有源 + 无源混合滤波补偿方案，使运行更稳定可靠。强烈建议同一场所同时选用 VSK 威司克的电容器、电抗器、接触器、晶闸管开关、
功率因数控制器，无功补偿滤波综合调节装置以及浪涌保护器等系列产品，使用效果更理想，同时也杜绝了因组件质量问题引起的元器件厂家之间相互推
诿的根源。选择 VSK 威司克等于选择放心！

电容器与电抗器选用方法
串联电抗器电容器电压：
U- 电容器电压 (VAC) 例如：配套 400V 系统串联 7% 电抗器的
Uo
U= Uo- 系统基波电压 (VAC) 电容器的额定电压选择：
1-λ
λ- 电抗率 (%) U=（400/1-0.07）×1.1=473V
取整数即 U=480V。
纯电容补偿不同电压等级无功功率转换 : 例如：480VAC-30kvar 产品

Q 1 -U 1 电压的电容器容量 在 440VAC 电压下无功功率为：
2
Q 1 = U 1 U 1 - 电容器电压 Q=440×440/(480×480)×30=25.2(kvar)

U 2 2
Q 2 -U 2 电压的电容器容量
U 2 - 电容器电压
串联电抗器后电容器安装容量：

Q 1 - 串联电抗器后电容器额定容量 例如：系统电压 400V, 输出容量 30kvar, 串联 7% 电抗器，选择

U 1 - 串联电坑 器后额定电压 额定电压 480VAC 电容器，其额定容量计算为：
2 Q 0 - 系统输出容量 Q=480×480/(400×400)×30×(1-7%)=40.2(kvar)
Q 1 = U 1 Q 0 (1-λ)
U 2 2 U 0 - 系统电压
λ- 电抗率 (%)
* 选型推荐：
VSKAG-LCT14% +7% 系列双调谐动态滤波补偿组件适用于无功快速、频繁变化的配电系统，如焊接设备，冲击性负载应用场合。含有 3 次和 5 次谐波的
配电系统中，配合 VSKAG-KT 型控制器特殊控制策略达到抑制和滤除谐波的目的，此方案特别适合新建项目谐波成分不确定的场合避免谐振事故的发生。
