威司克 VSKAG 系列
无功功率补偿滤波系统
74,䮲䛹ᣔܦ ༭तٷ ጑͆㏓ᮦ㘩ᬌߋ㶑֫⩋ᔭ䨪
1PXFS 'BDUPS )BSNPOJD 4ZTUFN
ᬌߋ㶑̺֫䄼∎ ᵍ₏ ㈧㐋

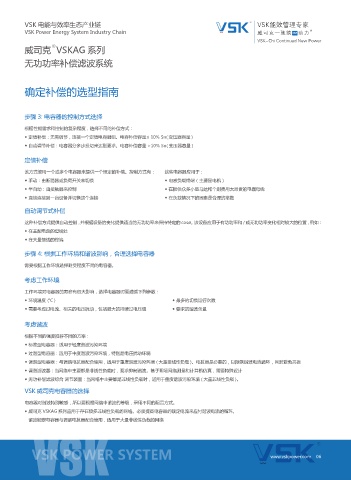

确定补偿的选型指南

步骤 3: 电容器的控制方式选择

根据性能需求和控制的复杂程度，选择不同的补偿方式：
◆ 定值补偿：无需调节，连接一个定值电容器组。电容补偿容量≤ 10% Sn( 变压器容量 )
◆ 自动调节补偿：电容器分多步投切来达到要求。电容补偿容量 >10% Sn( 变压器容量 )

定值补偿
该方式使用一个或多个电容器来提供一个恒定的补偿。控制方式有： 这些电容器应用于：
◆ 手动：由断路器或负荷开关来切换 ◆ 电感负载终端（主要是电机）
◆ 半自动：由接触器来控制 ◆ 在提供众多小型马达和个别费用太昂贵的电器母线
◆ 直接连接到一台设备并切换这个连接 ◆ 在负载情况下的因素是合理的常数
自动调节式补偿

这种补偿方式提供自动控制，并根据设备的变化提供适当的无功功率来保持特定的 cosø。该设备应用于有功功率和 / 或无功功率变化相对较大的位置，例如：
◆ 在主配电盘的母线处
◆ 在大量馈线的终端

步骤 4: 根据工作环境和谐波影响，合理选择电容器
需要根据工作环境选择耐受程度不同的电容器。

考虑工作环境

工作环境对电容器的寿命有很大影响，选择电容器时要遵循下列参数：
◆ 环境温度 (℃ ) ◆ 最多的切换运行次数
◆ 需要考虑过电流、相关的电压扰动，包括最大的持续过电压值 ◆ 要求的谐波含量

考虑谐波

根据不同的强度推荐不同的方案：
◆ 标准型电容器：适用于轻度谐波污染环境
◆ 过谐型电容器：适用于中度谐波污染环境，特别是电压扰动环境
◆ 调谐型电容器：与调谐电抗器配合使用，适用于重度谐波污染环境 ( 大量非线性负载 )。电抗器是必要的，以限制谐波电流循环，同时避免共振
◆ 调谐滤波器：当网络中主要都是非线性负载时，要求抑制谐波。基于现场网络测量和计算机仿真，需要特殊设计
◆ 无功补偿滤波综合 调节装置：当网络中主要都是非线性负载时，适用于重度谐波污染环境 ( 大量非线性负载 )。
VSK 威司克电容器的选择

电容器对谐波特别敏感，所以要根据网络中谐波的等级，采用不同的配置方式。
◆ 威司克 VSKAG 系列应用于存在较多非线性负载的网络。必须提高电容器的额定电流来应付谐波电流的循环。
谐波额定电容器与调谐电抗器配合使用，适用于大量非线性负载的网络
