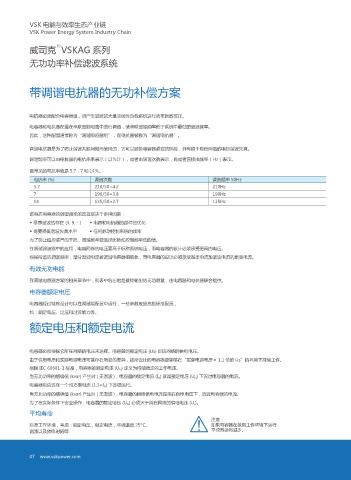

威司克 VSKAG 系列
无功功率补偿滤波系统

带调谐电抗器的无功补偿方案

电抗器必须配合电容器组，对产生谐波的大量非线性负载系统进行功率因数校正。

电容器和电抗器配置在串联谐振电路中进行调谐，使串联谐振频率低于系统中最低的谐波频率。
因此，这种配置通常称为“调谐电容器组”，而电抗器被称为“调谐电抗器”。

调谐电抗器是为了防止谐波共振问题而使用的，它可以避免电容器超载的风险，并有助于降低网络的电压谐波失真。

调谐频率可以由电抗器的电抗率来表示（以％计），或者由调谐次数表示，再或者直接由频率（Hz）表示。
最常见的电抗率值是 5.7，7 和 14％。
电抗率 (%) 调谐次数 调谐频率 50Hz
5.7 210/50=4.2 210Hz
7 190/50=3.8 190Hz
14 135/50=2.7 135Hz
该电抗电容器的调谐频率的选择取决于多种因素：
◆ 零序谐波的存在 (3, 9, - ) ◆ 电容和电抗器的部件的优化
◆ 需要降低谐波失真水平 ◆ 任何脉动控制系统的频率
为了防止遥控装置的干扰，调谐频率要选择比脉动控制频率低的值。
在调谐滤波器中的应用，电容两端的电压要高于标称系统电压，而电容器的设计必须承受更高的电压。
根据所选的调谐频率，部分谐波电流被调谐电容器组吸收，而电容器的设计必须承受基本电流加谐波电流的更高电流。
有效无功电能

在调谐电容器方案的相关章节中，列表中给出的是最终输出的无功容量，由电容器和电抗器联合提供。
电容器额定电压

电容器经过特殊设计可以在调谐组配置中运行，一些参数被提高到标准配置，
如：额定电压、过压和过流能力等。

额定电压和额定电流

电容器必须根据它所在网络的电压来选择。电容器的额定电压 (Us) 即该网络的供电电压。
由于供电电压和实际电源电压可能存在明显的差异，故所设计的电容器要能够在“实际电源电压＝ 1.1 倍的 Us”的环境下持续工作。
根据 IEC 60681-1 标准，电容器的额定电压 (U N ) 定义为持续稳定的工作电压。
当无功功率的精确值 (kvar) 产生时 ( 无谐波 )，电容器的额定电流 (I N ) 就是额定电压 (U N ) 下流过电容器的电流。
电容器组应该在一个均方根电流 (1.3×I N ) 下连续运行。
当无功功率的精确值 (kvar) 产生时 ( 无谐波 )，电容器的网络供电电流是指在供电电压下，流过电容器的电流。
为了在实际条件下安全操作，电容器的额定电压 (U N ) 必须大于所在网络的供电电压 (U s )。
平均寿命
VSK
如果电容器在极限工作环境下运行
标准工作环境，考虑：额定电压，额定电流，环境温度 25ºC。 ! 注意：
谐波以及放电时间等 平均寿命将减少。
