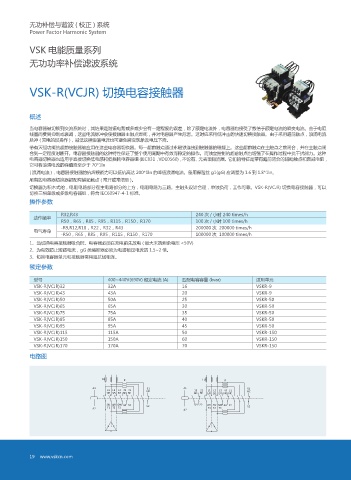

无功补偿与谐波 ( 校正 ) 系统
Power Factor Harmonic System

VSK 电能质量系列
无功功率补偿滤波系统

VSK-R(VCJR) 切换电容接触器

概述

当电容器被切换到交流系统时，其结果是谐振电路或多或少会有一定程度的误差，除了额定电流外，电容器也接受了数倍于额定电流的瞬变电流。由于电阻
线圈而受到抑制或衰减，这些电流脉冲会使接触器主触点焊死，并对电容器产生危害。这时应采用低冲击的快速切换接触器。由于采用超前触点，浪涌电流
脉冲 ( 充电的反操作 )，减低这种浪涌电流也可避免瞬变现象及电压下降。
带有灭弧功能的超前接触器被应用在这些电容器切换器。每一超前触点通过永磁铁连接到接触器的磁轭上。这些超前触点在主触点之前闭合，并在主触点闭
合到一定程度时断开。电容器接触器的这种特性保证了整个使用周期中有效而稳定的操作。而独立控制的超前触点也增强了在操作过程中抗干扰能力。这种
电容器切换器也适用于直接切换低电感和低损耗电容器组 (IEC831，VDE0560)，不论有、无去谐扼流圈。它们的特征是带有超前闭合的辅助触点和衰减电阻，
它可将浪涌电流的峰值降至少于 70*1In
( 浪涌电流 )，电容器接触器的抗焊接能力可以低抗高达 200*1ln 的峰值浪涌电流。备用保险丝 g1(gG) 应调整为 1.6 到 1.8*1ln。
所有的电容器切换器都配有辅助触点 ( 常开或常闭型 )。
切换器为积木式的，电阻电路部分在主电路部分的上方，电阻电路为三路。主触头设计合理，单独负荷，工作可靠。VSK-R(VCJR) 切换电容接触器，可以
切换三相单级或多级电容器组，符合 IEC60947-4-1 标准。
操作参数

R32,R43 240 次 / 小时 240 times/h
动作频率
R50，R65，R85，R95，R115，R150，R170 100 次 / 小时 100 times/h
-R9,R12,R18，R22，R32，R43 200000 次 200000 times/h
电气寿命
-R50，R65，R85，R95，R115，R150，R170 100000 次 100000 times/h
1、当切换电容接触器吸合时。电容器必须在充电前先放电 ( 最大末端剩余电压 <50V)
2、为有效防止短路电流，gG 类熔断器必须为电路额定电流的 1.5~2 倍。
3、切换电容器单元和接触器需用阻抗线相连。
额定参数

型号 400~440V(690V) 额定电流 (A) 匹配电容容量 (kvar) 适用单元
VSK-R(VCJR)32 32A 16 VSKR-9
VSK-R(VCJR)43 43A 20 VSKR-9
VSK-R(VCJR)50 50A 25 VSKR-50
VSK-R(VCJR)65 65A 30 VSKR-50
VSK-R(VCJR)75 75A 35 VSKR-50
VSK-R(VCJR)85 85A 40 VSKR-50
VSK-R(VCJR)95 95A 45 VSKR-50
VSK-R(VCJR)115 115A 50 VSKR-150
VSK-R(VCJR)150 150A 60 VSKR-150
VSK-R(VCJR)170 170A 70 VSKR-150
电路图

VSK
