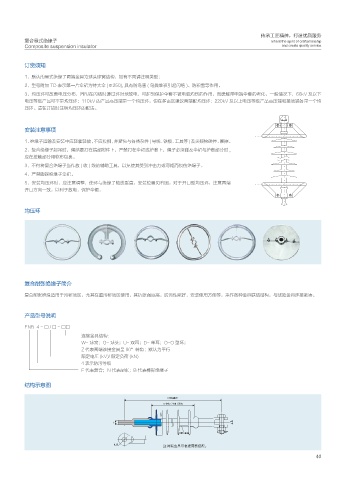

传承工匠精神,打造优质服务
          复合悬式绝缘子                                                                             Inherit the spirit of craftsmanship
          Composite suspension insulator                                                          and create quality service


          订货须知

          1、默认的悬式绝缘子两端金具为球头球窝结构,如有不同请注明类型;
          2、型号附加 TD 表示第一片伞裙为特大伞 (Φ250), 具有防鸟害 ( 鸟粪堆积引起闪络 )、防积雪等作用。
          3、均压环可改善电压分布,同时在闪络时通过环对地放电,可起到保护伞套不被电弧灼伤的作用,而缓解带电端伞套的老化,一般情况下,66kV 及以下
          电压等级产品可不带均压环;110kV 的产品高压端带一个均压环,但在多雷区建议两端配均压环;220kV 及以上电压等级产品高压端和接地端各带一个均
          压环。请在订货时注明均压环的配法。


          安装注意事项

          1、绝缘子运输及安装中应轻拿轻放,不应投掷,并避免与各类杂件 ( 导线、铁板、工具等 ) 及尖硬物碰撞、摩擦。
          2、复合绝缘子起吊时,绳结要打在端部附件上,严禁打在伞裙或护套上,绳子必须碰及伞裙与护套部分时 ,
          应在接触部分用软布包裹。
          3、不得将复合绝缘子当作放 ( 收 ) 线的辅助工具,以免使其受到冲击力或弯矩而损伤绝缘子。
          4、严禁脚踩绝缘子伞裙。
          5、安装均压环时,应注意调整,使环与绝缘子轴线垂直,安装位置见右图,对于开口型均压环,注意两端
          开口方向一致,以利于放电,保护伞裙。


          均压环














          复合耐张绝缘子简介

          复合耐张绝缘适用于污秽地区,尤其在重污秽地区使用,其抗张强度高,防污性能好,安装使用方便等,采作各种金具联结结构,与线路金具连接紧凑。


          产品型号说明

          FNB  4 - □ / □ - □□
                             连接金具结构:
                             W- 球窝;Q- 球头;U- 双耳;D- 单耳;O-O 型坏;
                             Z 代表两端连接金具呈 90°转角;默认为平行
                             额定电压 (kV)/ 额定负荷 (kN)
                             4 表示防污等级
                             F 代表复合;N 代表耐张;B 代表棒形绝缘子

          结构示意图
