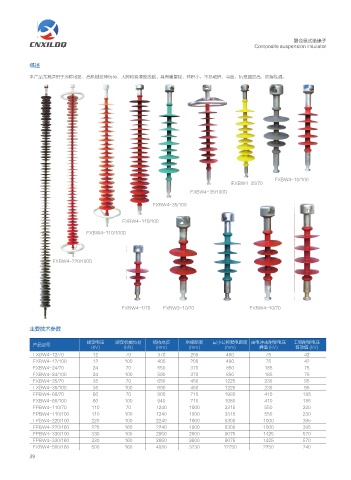

复合悬式绝缘子
Composite suspension insulator

概述

本产品尤其适用于污秽地区、高机械拉伸负荷、大跨和紧凑型线路。具有重量轻，体积小，不易破碎，弯曲，抗扭强度高，防爆性强。

FXBW4-10/100
FXBW4-35/70
FXBW4-35/100D

FXBW4-35/100

FXBW4-110/100

FXBW4-110/100D

FXBW4-220/100D

FXBW4-1/70 FXBW3-10/70 FXBW4-10/70

主要技术参数

额定电压 额定机械负荷 结构高度 绝缘距离 最小公称爬电距离 雷电冲击耐受电压 工频耐受电压
产品型号
(kV) (kN) (mm) (mm) (mm) 峰值 (kV) 有效值 (kV)
FXBW4-12/70 12 70 370 200 480 75 42
FXBW4-12/100 12 100 405 200 480 75 42
FXBW4-24/70 24 70 550 370 850 185 75
FXBW4-24/100 24 100 590 370 850 185 75
FXBW4-35/70 35 70 650 450 1225 230 95
FXBW4-35/100 35 100 690 450 1225 230 95
FPBW4-66/70 66 70 900 710 1980 410 185
FXBW4-66/100 66 100 940 710 1980 410 185
FPBW4-110/70 110 70 1240 1000 3315 550 230
FPBW4-110/100 110 100 1240 1000 3315 550 230
FPBW4-220/100 220 100 2240 1900 6300 1000 395
FPBW4-220/160 220 160 2240 1900 6300 1000 395
FPBW4-330/100 330 100 2950 2600 9075 1425 570
FPBW4-330/160 330 160 2950 2600 9075 1425 570
FXBW4-500/160 500 160 4080 3730 12750 2250 740
