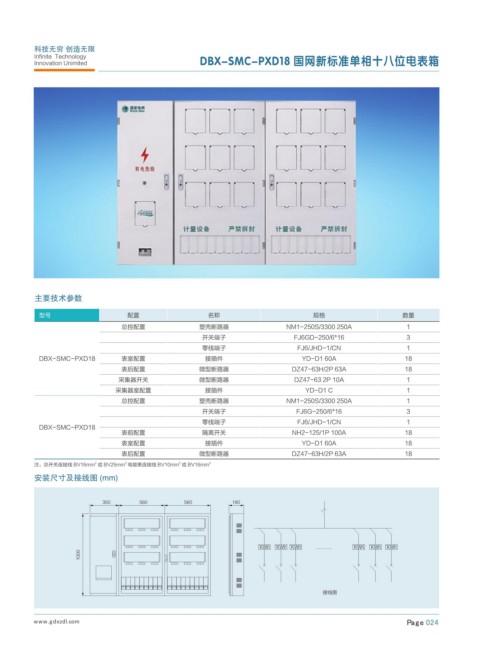

Infinite Technology DBX-SMC-PXD18 国网新标准单相十八位电表箱
Innovation Unimited

主要技术参数

型号 配置 名称 规格 数量
总控配置 塑壳断路器 NM1-250S/3300 250A 1
开关端子 FJ6GD-250/6*16 3
零线端子 FJ6/JHD-1/CN 1
DBX-SMC-PXD18 表室配置 接插件 YD-D1 60A 18
表后配置 微型断路器 DZ47-63H/2P 63A 18
采集器开关 微型断路器 DZ47-63 2P 10A 1
采集器室配置 接插件 YD-D1 C 1
总控配置 塑壳断路器 NM1-250S/3300 250A 1
开关端子 FJ6G-250/6*16 3
零线端子 FJ6/JHD-1/CN 1
DBX-SMC-PXD18
表前配置 隔离开关 NH2-125/1P 100A 18
表室配置 接插件 YD-D1 60A 18
表后配置 微型断路器 DZ47-63H/2P 63A 18
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I ,8I ,8I

接线图
