P. 35

科技无穷 创造无限

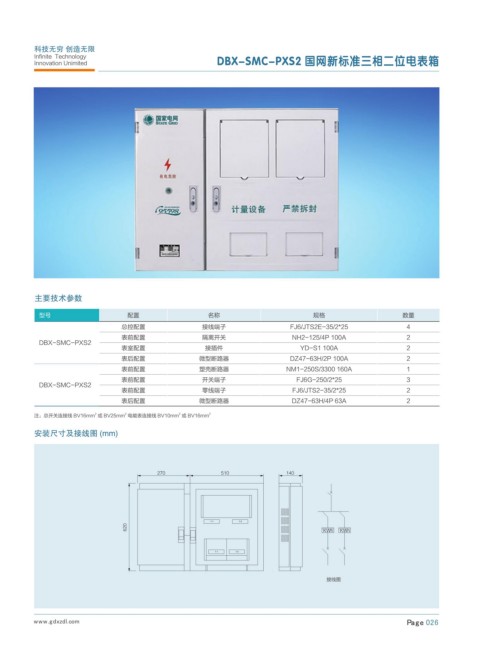

          Infinite  Technology                          DBX-SMC-PXS2 国网新标准三相二位电表箱
          Innovation Unimited



































          主要技术参数

           型号                    配置                  名称                         规格                    数量
                                总控配置                接线端子                  FJ6/JTS2E-35/2*25            4
                                表前配置                隔离开关                  NH2-125/4P 100A              2
           DBX-SMC-PXS2
                                表室配置                 接插件                     YD-S1 100A                2
                                表后配置               微型断路器                  DZ47-63H/2P 100A             2
                                表前配置               塑壳断路器                 NM1-250S/3300 160A            1
                                表前配置                开关端子                    FJ6G-250/2*25              3
           DBX-SMC-PXS2
                                表前配置                零线端子                   FJ6/JTS2-35/2*25            2
                                表后配置               微型断路器                  DZ47-63H/4P 63A              2

                                2
                                              2
          注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
                         2
          安装尺寸及接线图 (mm)










                                                                                  ,8I  ,8I







                                                                                   接线图
