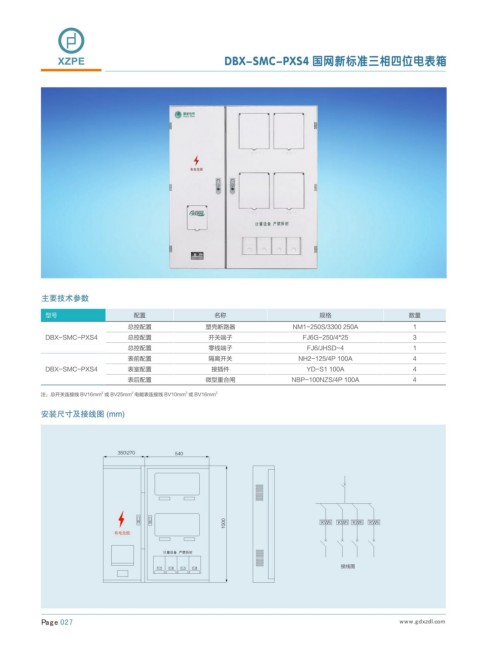

XZPE DBX-SMC-PXS4 国网新标准三相四位电表箱

主要技术参数

型号 配置 名称 规格 数量
总控配置 塑壳断路器 NM1-250S/3300 250A 1
DBX-SMC-PXS4 总控配置 开关端子 FJ6G-250/4*25 3
总控配置 零线端子 FJ6/JHSD-4 1
表前配置 隔离开关 NH2-125/4P 100A 4
DBX-SMC-PXS4 表室配置 接插件 YD-S1 100A 4
表后配置 微型重合闸 NBP-100NZS/4P 100A 4

2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
安装尺寸及接线图 (mm)

=

,8I ,8I ,8I ,8I
థႂӿᬖ

᝟᧙᝹ܫ ːሄઞ࠯
接线图
