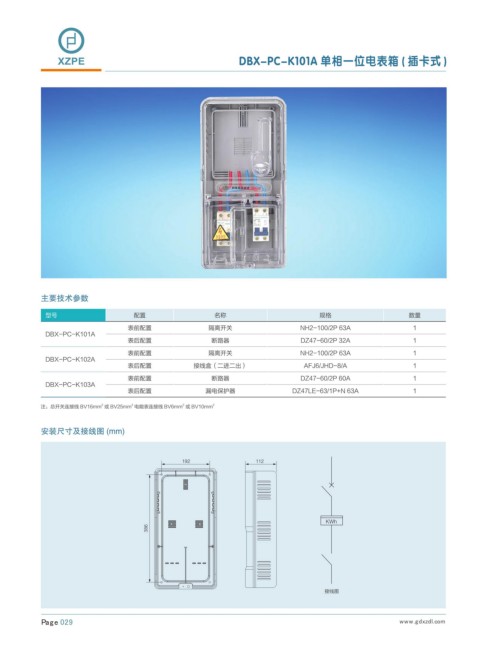

XZPE                                          DBX-PC-K101A 单相一位电表箱 ( 插卡式 )




































           主要技术参数

            型号                     配置                  名称                        规格                     数量
                                 表前配置                隔离开关                    NH2-100/2P 63A              1
            DBX-PC-K101A
                                 表后配置                 断路器                    DZ47-60/2P 32A              1
                                 表前配置                隔离开关                    NH2-100/2P 63A              1
            DBX-PC-K102A
                                 表后配置             接线盒（二进二出）                  AFJ6/JHD-8/A                1
                                 表前配置                 断路器                    DZ47-60/2P 60A              1
            DBX-PC-K103A
                                 表后配置                漏电保护器                 DZ47LE-63/1P+N 63A            1
                                  2
                                               2
                          2
           注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
           安装尺寸及接线图 (mm)












                                                                                   ,8I









                                                                                   接线图
