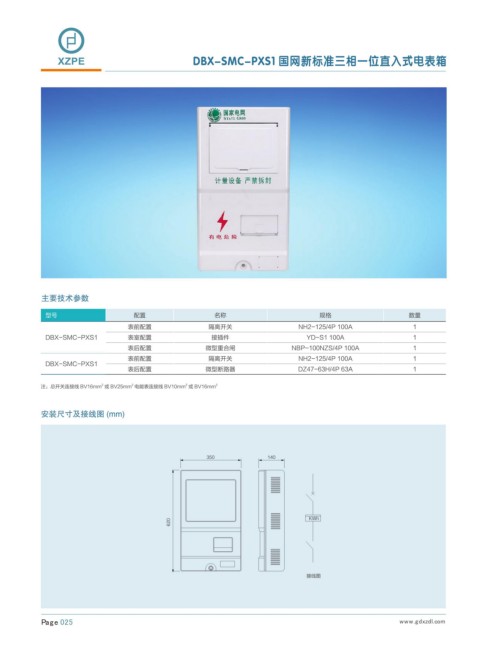

XZPE                               DBX-SMC-PXS1 国网新标准三相一位直入式电表箱




































           主要技术参数

            型号                     配置                  名称                        规格                     数量
                                 表前配置                隔离开关                   NH2-125/4P 100A              1
            DBX-SMC-PXS1         表室配置                 接插件                     YD-S1 100A                 1
                                 表后配置                微型重合闸                NBP-100NZS/4P 100A             1
                                 表前配置                隔离开关                   NH2-125/4P 100A              1
            DBX-SMC-PXS1
                                 表后配置                微型断路器                  DZ47-63H/4P 63A              1
                                  2
                                                2
                          2
           注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
           安装尺寸及接线图 (mm)














                                                                               ,8I







                                                                              接线图
