科技无穷 创造无限

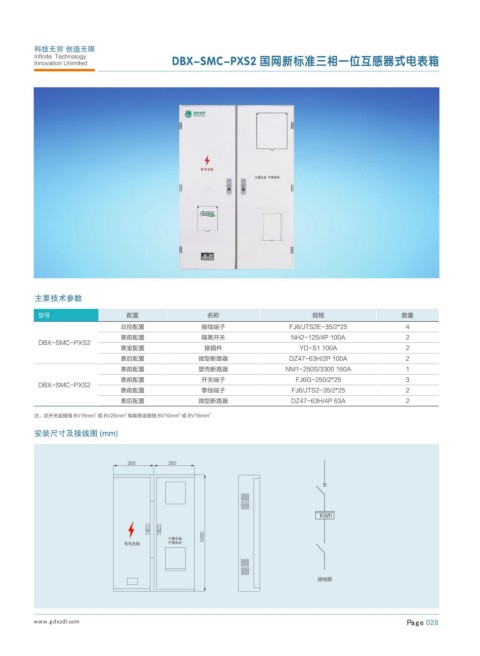

          Infinite  Technology              DBX-SMC-PXS2 国网新标准三相一位互感器式电表箱
          Innovation Unimited



































          主要技术参数

           型号                    配置                  名称                         规格                    数量
                               总控配置                 接线端子                  FJ6/JTS2E-35/2*25            4
                               表前配置                 隔离开关                  NH2-125/4P 100A              2
           DBX-SMC-PXS2
                               表室配置                 接插件                     YD-S1 100A                 2
                               表后配置                微型断路器                  DZ47-63H/2P 100A             2
                               表前配置                塑壳断路器                 NM1-250S/3300 160A            1
                               表前配置                 开关端子                   FJ6G-250/2*25               3
           DBX-SMC-PXS2
                               表前配置                 零线端子                  FJ6/JTS2-35/2*25             2
                               表后配置                微型断路器                  DZ47-63H/4P 63A              2

                                2
                                              2
          注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
                         2
          安装尺寸及接线图 (mm)









                                                                                 ,8I

                                           ᝟᧙᝹ܫ
                                థႂӿᬖ       ːሄઞ࠯




                                                                                 接线图




         ΄΄΄̻ʹͱ΅·ͱ͹̻Ͱͼͺ                                                                                ͮ͝ʹͲḤ̽̿ͅ
