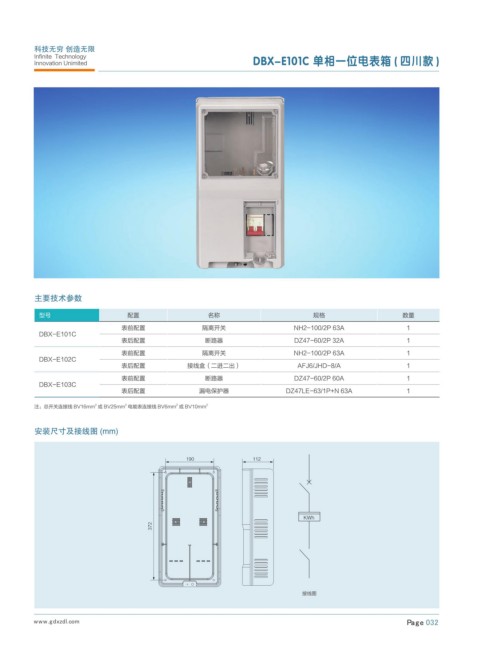

          Infinite  Technology                                   DBX-E101C 单相一位电表箱 ( 四川款 )
          Innovation Unimited



































          主要技术参数

           型号                    配置                  名称                         规格                    数量
                                表前配置                隔离开关                   NH2-100/2P 63A              1
           DBX-E101C
                                表后配置                 断路器                   DZ47-60/2P 32A              1
                                表前配置                隔离开关                   NH2-100/2P 63A              1
           DBX-E102C
                                表后配置            接线盒（二进二出）                   AFJ6/JHD-8/A               1
                                表前配置                 断路器                   DZ47-60/2P 60A              1
           DBX-E103C
                                表后配置               漏电保护器                 DZ47LE-63/1P+N 63A            1
                                2
                                             2
                         2
          注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
          安装尺寸及接线图 (mm)
