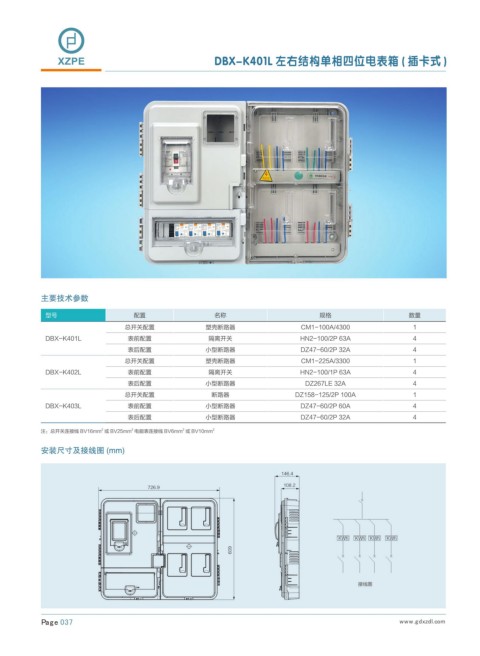

XZPE                                    DBX-K401L 左右结构单相四位电表箱 ( 插卡式 )




































           主要技术参数

            型号                     配置                  名称                        规格                     数量
                                总开关配置                塑壳断路器                   CM1-100A/4300               1
            DBX-K401L            表前配置                隔离开关                    HN2-100/2P 63A              4
                                 表后配置                小型断路器                   DZ47-60/2P 32A              4
                                总开关配置                塑壳断路器                   CM1-225A/3300               1
            DBX-K402L            表前配置                隔离开关                    HN2-100/1P 63A              4
                                 表后配置                小型断路器                    DZ267LE 32A                4
                                总开关配置                 断路器                  DZ158-125/2P 100A             1
            DBX-K403L            表前配置                小型断路器                   DZ47-60/2P 60A              4
                                 表后配置                小型断路器                   DZ47-60/2P 32A              4
                          2
                                  2
                                               2
           注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
           安装尺寸及接线图 (mm)









                                                                                      ,8I  ,8I ,8I  ,8I





                                                                                           接线图
