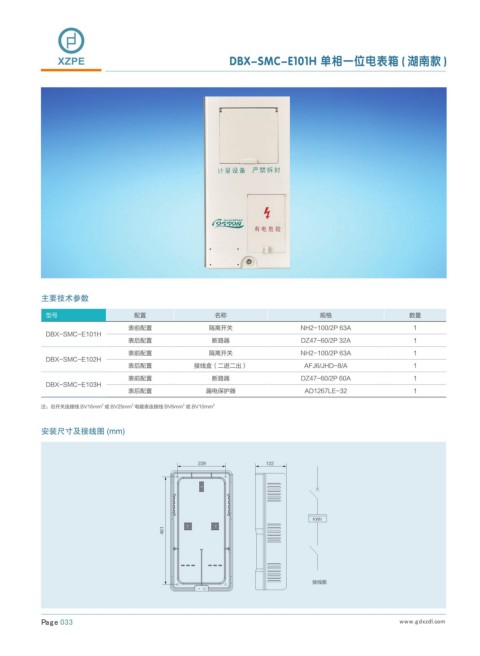

XZPE                                        DBX-SMC-E101H 单相一位电表箱 ( 湖南款 )




































           主要技术参数

            型号                     配置                  名称                         规格                    数量
                                 表前配置                 隔离开关                   NH2-100/2P 63A              1
            DBX-SMC-E101H
                                 表后配置                 断路器                    DZ47-60/2P 32A              1
                                 表前配置                 隔离开关                   NH2-100/2P 63A              1
            DBX-SMC-E102H
                                 表后配置             接线盒（二进二出）                   AFJ6/JHD-8/A               1
                                 表前配置                 断路器                    DZ47-60/2P 60A              1
            DBX-SMC-E103H
                                 表后配置                漏电保护器                    AD1267LE-32                1
                                  2
                                               2
                           2
           注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
           安装尺寸及接线图 (mm)











                                                                                ,8I







                                                                                接线图
