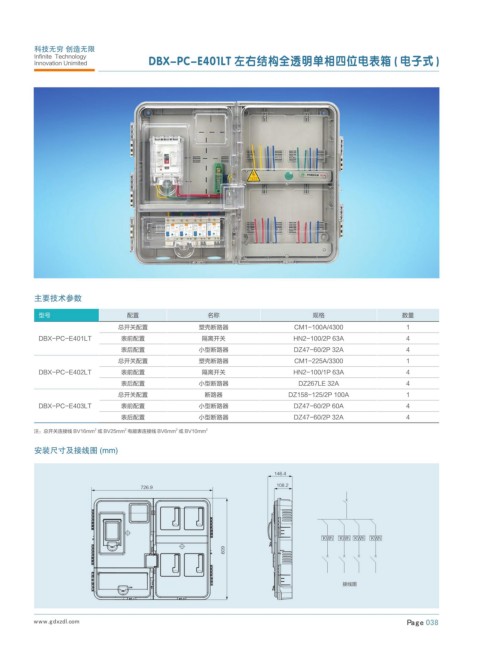

          Infinite  Technology        DBX-PC-E401LT 左右结构全透明单相四位电表箱 ( 电子式 )
          Innovation Unimited



































          主要技术参数

           型号                    配置                  名称                         规格                    数量
                               总开关配置               塑壳断路器                   CM1-100A/4300               1
           DBX-PC-E401LT       表前配置                 隔离开关                   HN2-100/2P 63A              4
                               表后配置                小型断路器                   DZ47-60/2P 32A              4
                               总开关配置               塑壳断路器                   CM1-225A/3300               1
           DBX-PC-E402LT       表前配置                 隔离开关                   HN2-100/1P 63A              4
                               表后配置                小型断路器                    DZ267LE 32A                4
                               总开关配置                断路器                   DZ158-125/2P 100A            1
           DBX-PC-E403LT       表前配置                小型断路器                   DZ47-60/2P 60A              4
                               表后配置                小型断路器                   DZ47-60/2P 32A              4
                                             2
                                2
                         2
         注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
          安装尺寸及接线图 (mm)









                                                                                  ,8I  ,8I ,8I  ,8I





                                                                                       接线图
