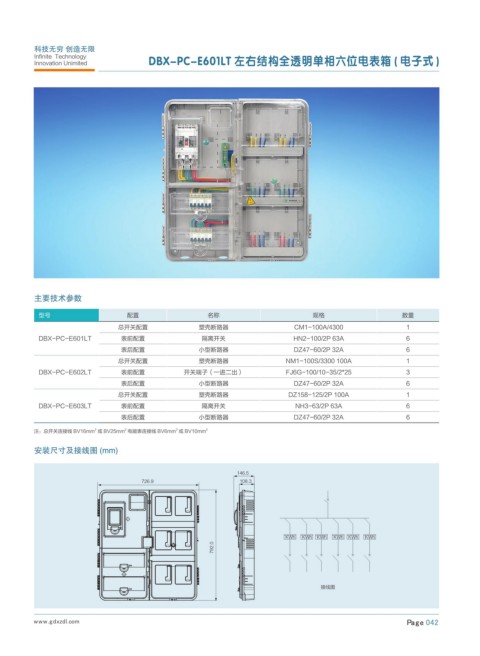

          Infinite  Technology        DBX-PC-E601LT 左右结构全透明单相六位电表箱 ( 电子式 )
          Innovation Unimited



































          主要技术参数

           型号                    配置                  名称                         规格                    数量
                               总开关配置               塑壳断路器                   CM1-100A/4300               1
           DBX-PC-E601LT       表前配置                 隔离开关                   HN2-100/2P 63A              6
                               表后配置                小型断路器                   DZ47-60/2P 32A              6
                               总开关配置               塑壳断路器                 NM1-100S/3300 100A            1
           DBX-PC-E602LT       表前配置            开关端子(一进二出)                FJ6G-100/10-35/2*25           3
                               表后配置                小型断路器                   DZ47-60/2P 32A              6
                               总开关配置               塑壳断路器                  DZ158-125/2P 100A            1
           DBX-PC-E603LT       表前配置                 隔离开关                   NH3-63/2P 63A               6
                               表后配置                小型断路器                   DZ47-60/2P 32A              6
                         2
                                2
                                             2
         注:总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
          安装尺寸及接线图 (mm)










                                                                         ,8I  ,8I ,8I  ,8I ,8I  ,8I






                                                                                  接线图



         ΄΄΄̻ʹͱ΅·ͱ͹̻Ͱͼͺ                                                                                ͮ͝ʹͲḤ̽́̿
