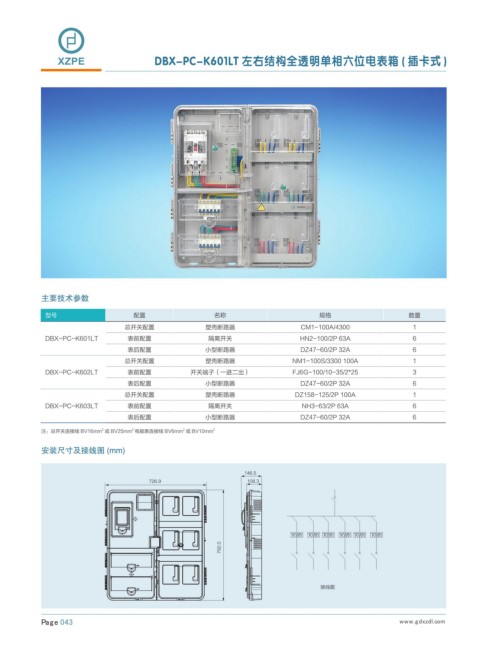

XZPE DBX-PC-K601LT 左右结构全透明单相六位电表箱 ( 插卡式 )

主要技术参数

型号 配置 名称 规格 数量
总开关配置 塑壳断路器 CM1-100A/4300 1
DBX-PC-K601LT 表前配置 隔离开关 HN2-100/2P 63A 6
表后配置 小型断路器 DZ47-60/2P 32A 6
总开关配置 塑壳断路器 NM1-100S/3300 100A 1
DBX-PC-K602LT 表前配置 开关端子（一进二出） FJ6G-100/10-35/2*25 3
表后配置 小型断路器 DZ47-60/2P 32A 6
总开关配置 塑壳断路器 DZ158-125/2P 100A 1
DBX-PC-K603LT 表前配置 隔离开关 NH3-63/2P 63A 6
表后配置 小型断路器 DZ47-60/2P 32A 6
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I ,8I ,8I

接线图
