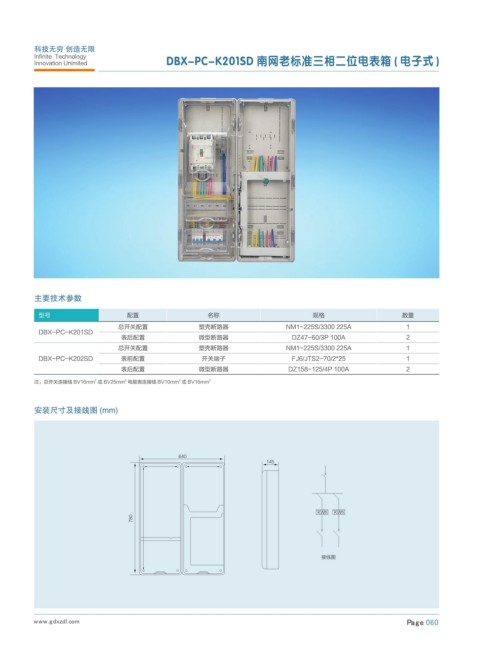

Infinite Technology DBX-PC-K201SD 南网老标准三相二位电表箱 ( 电子式 )
Innovation Unimited

主要技术参数

型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-225S/3300 225A 1
DBX-PC-K201SD
表后配置 微型断路器 DZ47-60/3P 100A 2
总开关配置 塑壳断路器 NM1-225S/3300 225A 1
DBX-PC-K202SD 表前配置 开关端子 FJ6/JTS2-70/2*25 1
表后配置 微型断路器 DZ158-125/4P 100A 2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
