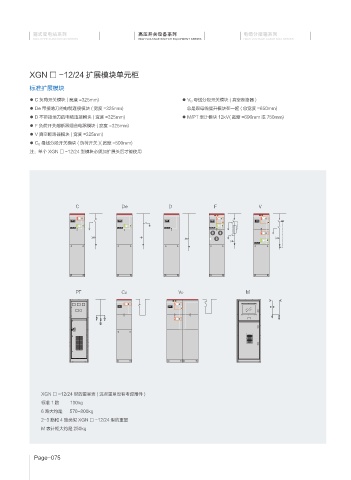

XGN □ -12/24 扩展模块单元柜
标准扩展模块
● C 负荷开关模块 ( 宽度 =325mm) ● V D 母线分段开关模块 ( 真空断路器 )
● De 带接地刀的电缆连接模块 ( 宽度 =325mm) 总是跟母线提升模块在一起 ( 总宽度 =650mm)
● D 不带接地刀的电缆连接模块 ( 宽度 =325mm) ● M/PT 表计模块 12kV( 宽度 =696mm 或 750mm)
● F 负荷开关熔断器组合电器模块 ( 宽度 =325mm)
● V 真空断路器模块 ( 宽度 =325mm)
● C D 母线分段开关模块 ( 负荷开关 )( 宽度 =500mm)
注：单个 XGN □ -12/24 型模块必须加扩展头后才能使用
$ %F % ' 7
15 $% 7% .
XGN □ -12/24 型的重量表 ( 这些重量没有考虑附件 )
标准 1 路 130kg
6 路大约是 570-800kg
2-3 路和 4 路类似 XGN □ -12/24 型的重量
M 表计柜大约是 250kg
