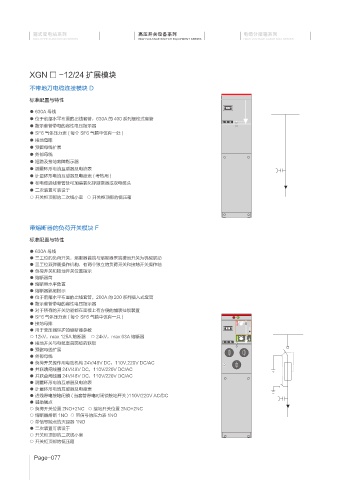

XGN □ -12/24 扩展模块

不带地刀电缆连接模块 D

标准配置与特性

● 630A 母线
● 位于前部水平布置的出线套管，630A 的 400 系列螺栓式套管
● 指示套管带电的容性电压指示器
● SF6 气体压力表 ( 每个 SF6 气箱中仅有一处 )
● 接地母排
● 预留母线扩展
● 外部母线
● 短路及接地故障指示器
● 测量环形电流互感器及电流表
● 计量环形电流互感器及电度表 ( 考核用 )
● 在电缆进线套管处可加装氧化锌避雷器或双电缆头
● 二次装置可装设于
○ 开关柜顶部的二次线小室 ○ 开关柜顶部的低压箱

带熔断器的负荷开关模块 F

标准配置与特性

● 630A 母线
● 三工位的负荷开关，熔断器首端与熔断器末端接地开关为机械联动
● 三工位双弹簧操作机构，有两个独立的负荷开关和接地开关操作轴
● 负荷开关和接地开关位置指示
● 熔断器筒
● 熔断器水平放置
● 熔断器跳闸指示
● 位于前部水平布置的出线套管，200A 的 200 系列插入式套管
● 指示套管带电的容性电压指示器
● 对于所有的开关功能都在面板上有方便的加装挂锁装置
● SF6 气体压力表 ( 每个 SF6 气箱中仅有一只 )
● 接地母排
● 用于变压器保护的熔断器参数
○ 12kV，max 125A 熔断器 ○ 24kV，max 63A 熔断器
● 接地开关与电缆室前面板的联锁
● 预留母线扩展
● 外部母线
● 负荷开关操作用电动机构 24V/48V DC，110V.220V DC/AC
● 并联跳闸线圈 24V/48V DC，110V/220V DC/AC
● 并联合闸线圈 24V/48V DC，110V/220V DC/AC
● 测量环形电流互感器及电流表
● 计量环形电流互感器及电度表
● 进线带电接地闭锁 ( 当套管带电时闭锁接地开关 )110V/220V AC/DC
● 辅助触点
○ 负荷开关位置 2NO+2NC ○ 接地开关位置 2NO+2NC
○ 熔断器熔断 1NO ○ 带信号的压力表 1NO
○ 带信号触点的灭弧器 1NO
● 二次装置可装设于
○ 开关柜顶部的二次线小室
○ 开关柜顶部的低压箱
