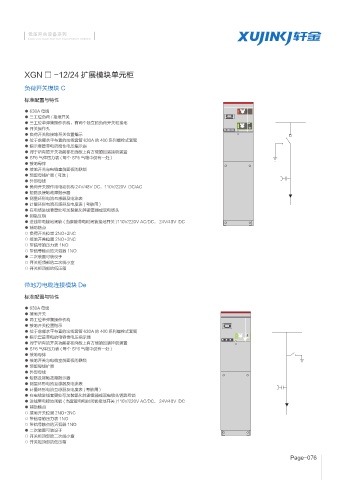

Page 83 - 广东轩金科技有限公司

低压开关设备系列
LOW VOLTAGE SWITCH EQUIPMENT SERIES

XGN □ -12/24 扩展模块单元柜

负荷开关模块 C

标准配置与特性
● 630A 母线
● 三工位负荷 / 接地开关
● 三工位单弹簧操作机构，有两个独立的负荷开关和接地
● 开关操作孔
● 负荷开关和接地开关位置指示
● 位于前部水平布置的出线套管 630A 的 400 系列螺栓式套管
● 指示套管带电的窑性电压指示器
● 对于所有的开关功能都在面板上有方便的加装挂锁装置
● SF6 气体压力表 ( 每个 SF6 气箱中仅有一处 )
● 接地母排
● 接地开关与电缆室前面板的联锁
● 预留母线扩展 ( 可选 )
● 外部母线
● 负荷开关操作用电动机构 24V/48V DC，110V/220V DC/AC
● 短路及接地故障指示器
● 测量环形电流互感器及电流表
● 计量环形电流互感器及电度表 ( 考核用 )
● 在电缆进线套管处可加装氧化锌避雷器或双电缆头
● 钥匙互锁
● 进线带电接地闭锁 ( 当套管带电时闭锁接地开关 )110V/220V AC/DC， 24V/48V DC
● 辅助触点
○ 负荷开关位置 2NO+2NC
○ 接地开关位置 2NO+2NC
○ 带信号的压力表 1NO
○ 带信号触点的灭弧器 1NO
● 二次装置可装设于
○ 开关柜顶部的二次线小室
○ 开关柜顶部的低压箱

带地刀电缆连接模块 De

标准配置与特性

● 630A 母线
● 接地开关
● 两工位单弹簧操作机构
● 接地开关位置指示
● 位于前部水平布置的出线套管 630A 的 400 系列螺栓式套管
● 指示套管带电的电容性电压指示器
● 对于所有的开关功能都在面板上有方便的加装挂锁装置
● SF6 气体压力表 ( 每个 SF6 气箱中仅有一处 )
● 接地母排
● 接地开关与电缆室前面板的联锁
● 预留母线扩展
● 外部母线
● 短路及接地故障指示器
● 测量环形电流互感器及电流表
● 计量环形电流互感器及电度表 ( 考核用 )
● 在电缆进线套管处可加装氧化锌避雷器或双电缆头钥匙互锁
● 进线带电接地闭锁 ( 当套管电电时闭锁接地开关 )110V/220V AC/DC， 24V/48V DC
● 辅助触点
○ 接地开关位置 2NO+2NC
○ 带信号的压力表 1NO
○ 带信号触点的灭弧器 1NO
● 二次装置可装设于
○ 开关柜顶部的二次线小室
○ 开关柜顶部的低压箱

Page-076
